A PARETE

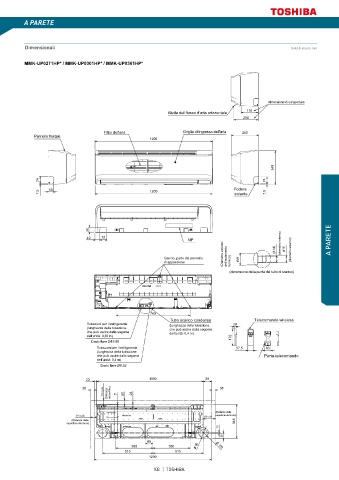

Dimensionali Unità di misura: mm
MMK-UP0271HP* / MMK-UP0301HP* / MMK-UP0361HP*
dimensione di un'apertura
Aletta del flusso d'aria orizzontale 176
250
Filtro dell'aria Griglia di ingresso dell'aria 280
Pannello frontale
1200
348
74 74
50 1200 Fodera
7.5 isolante 7.5
50
49 72
NP (diametro interno) A PARETE
(Diametro esterno (Ø14) Ø16 (diametro esterno)
Gancio, parte del pannello dell'isolamento Ø29
di appensione termico)
(dimensione della punta del tubo di scarico)
760
Tubo scarico condensa Telecomando wireless
Tubazioni per il refrigerante (lunghezza della tubazione 20
(lunghezza della tubazione che può uscire dalla sagoma
che può uscire dalla sagoma dell'unità: 0,4 m)
dell'unità: 0,35 m) 172
Dado flareØ15.88
Tubazioni per il refrigerante 57.5 63
(lunghezza della tubazione
che può uscire dalla sagoma Porta-telecomando
dell'unità: 0,4 m)
Dado flareØ9.52
23 1092 85
38 38
57 o più (Distanza dal soffitto) 7 50 24
(Distanza dalla
61 o più 123 o più superficie del muro)
(Distanza dalla
superficie del muro) 348
10
50
80
380 380 Ø 80 Ø 100
515 515
1200
