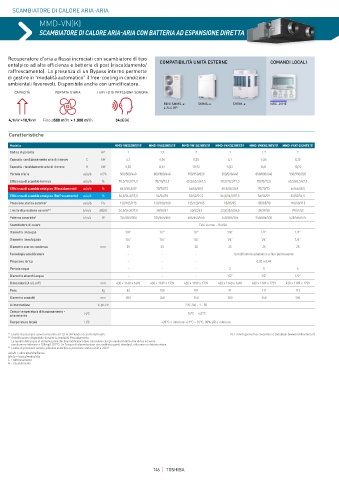

Page 146 - TOSHIBA ITALIA MULTICLIMA - VRF

SCAMBIATORE DI CALORE ARIA-ARIA

MMD-VN(K)
SCAMBIATORE DI CALORE ARIA-ARIA CON BATTERIA AD ESPANSIONE DIRETTA

Recuperatore d'aria a flussi incrociati con scambiatore di tipo
entalpico ad alta efficienza e betteria di post (riscaldamento/ COMPATIBILITÀ UNITÀ ESTERNE COMANDI LOCALI
raffrescamento). La presenza di un Bypass interno permette
di gestire in "modalità automatico" il free-cooling in condizioni
ambientali favorevoli. Disponibile anche con umidificatore.
CAPACITÀ PORTATA D'ARIA LIVELLO DI PRESSIONE SONORA
MiNi SMMS-e SMMS-u SHRM-e NRC-01HE
˃ ˃ 4-5-6 HP
4,1kW >10,9kW Fino a500 m /h > 1.000 m /h 34dB(A)
3
3
Caratteristiche
Modello MMD-VN502HEX1E MMD-VN802HEX1E MMD-VN1002HEX1E MMD-VNK502HEX1E MMD-VNK802HEX1E MMD-VNK1002HEX1E
Codice di potenza HP 1 1,7 2 1 1,7 2
Capacità condizionamento aria di rinnovo C kW 4,1 6,56 8,25 4,1 6,56 8,25
Capacità riscaldamento aria di rinnovo H kW 5,53 8,61 10,92 5,53 8,61 10,92
Portata d’aria ua/a/b m 3 /h 500/500/440 800/800/640 950/950/820 500/500/440 800/800/640 950/950/820
Efficienza di scambio termico ua/a/b % 70,5/70,5/71,5 70/70/72,5 65,5/65,5/67,5 70,5/70,5/71,5 70/70/72,5 65,5/65,5/67,5
Efficienza di scambio entalpico (Riscaldamento) ua/a/b % 68,5/68,5/69 70/70/73 66/66/68,5 68,5/68,5/69 70/70/73 66/66/68,5
Efficienza di scambio entalpico (Raffrescamento) ua/a/b % 56,5/56,5/57,5 56/56/59 52/52/54,5 56,5/56,5/57,5 56/56/59 52/52/54,5
Pressione statica esterna3 ua/a/b Pa 120/105/115 120/100/100 135/120/105 95/85/95 105/85/90 110/90/115
Livello di pressione sonora1 2 b/m/a dB(A) 34,5/36,5/37,5 38/40/41 40/42/43 33,5/35,5/36,5 38/39/40 39/41/42
Potenza assorbita3 b/m/a W 325/280/300 335/465/505 485/545/550 240/285/305 350/485/530 520/565/575
Scambiatore di calore Tubi alettati - R410A
Diametro linea gas 3/8" 1/2" 1/2" 3/8" 1/2" 1/2"
Diametro linea liquido 1/4" 1/4" 1/4" 1/4" 1/4" 1/4"
Diametro scarico condensa mm 25 25 25 25 25 25
Tecnologia umidificatore - - - Umidificatore adiabatico a film permanente
Pressione idrica - - - 0,02 a 0,49
Portata acqua - - - 3 5 6
Diametro attacchi acqua - - - 1/2" 1/2" 1/2"
Dimensioni (A x L x P) mm 430 x 1140 x 1690 430 x 1189 x 1739 430 x 1189 x 1739 430 x 1140 x 1690 430 x 1189 x 1739 430 x 1189 x 1739
Peso kg 84 100 101 91 111 112
Diametro condotti mm 200 250 250 200 250 250
Alimentazione V-ph-Hz 220-240 - 1 - 50
Campo temperatura di funzionamento -
aria esterna H/C -15°C ÷ +43°C
Temperatura locale H/C +28°C o inferiore +21°C ÷ 32°C, 80% UR o inferiore

1) Livello di pressione sonora misurata ad 1,5 m dal fondo al centro dell’unità. Per i limiti geometrici consultare il DataBook (www.toshibaclima.it)
2) Umidificazione disponibile durante la modalità Riscaldamento.
La qualità dell’acqua di alimentazione dei deumidificatori deve coincidere con gli standard della rete idrica ed avere
una durezza inferiore a 100mg/l (10°F). Se l’acqua di alimentazione non soddisfa questi standard, utilizzare un deionizzatore.
3) Livello di pressione sonora, potenza assorbita e pressione statica utile a 230 V
ua/a/b = ultra alta/alta/bassa
b/m/a = bassa/media/alta
C = raffrescamento
H = riscaldamento
