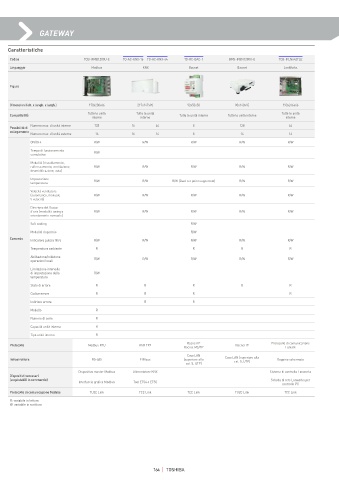

Page 164 - TOSHIBA ITALIA MULTICLIMA - VRF

GATEWAY

Caratteristiche
Codice TCB-IFMB1280U-E TO-AC-KNX-16 TO-AC-KNX-64 TO-RC-BAC-1 BMS-IFBN1280U-E TCB-IFLN642TLE
Linguaggio Modbus KNX Bacnet Bacnet LonWorks

Figura

Dimensioni (alt. x lungh. x largh.) 170x200x66 217x147x90 93x53x58 90x140x45 193x246x66

Compatibilità Tutte le unità Tutte le unità Tutte le unità interne Tutte le unità interne Tutte le unità
interne interne interne
Numero max. di unità interne 128 16 64 8 128 64
Possibilità di
collegamento
Numero max. di unità esterne 16 16 16 8 16 16
ON/OFF R/W R/W R/W R/W R/W
Tempo di funzionamento R/W
cumulativo
Modalità (riscaldamento,
raffrescamento, ventilazione, R/W R/W R/W R/W R/W
deumidificazione, auto)
Impostazione R/W R/W R/W (Dual set point supportato) R/W R/W
temperatura
Velocità ventilatore
(automatico, manuale R/W R/W R/W R/W R/W
5 velocità)
Direzione del flusso
d’aria (modalità swing o R/W R/W R/W R/W R/W
orientamento manuale)
Soft cooling R/W
Modalità risparmio R/W
Comando Indicatore pulizia filtro R/W R/W R/W R/W R/W
Temperatura ambiente R R R R
Abilitazione/inibizione
operazioni locali R/W R/W R/W R/W R/W
Limitazione intervallo
di impostazione della R/W
temperatura
Stato di errore R R R R R
Codice errore R R R R
Indirizzo errore R R
Modello R
Numero di serie R
Capacità unità interna R
Tipo unità interna R
Protocollo Modbus RTU KNX TP2 Bacnet IP Bacnet IP Protocollo di comunicazione
Bacnet MS/TP Lontalk
Cavo LAN
Infrastruttura RS-485 EIB bus (superiore alla Cavo LAN (superiore alla Doppino schermato
cat. 5, UTP) cat. 5, UTP)
Dispositivo master Modbus Alimentatore KNX Sistema di controllo Lonworks
Dispositivi necessari
(acquistabili in commercio) Scheda di rete Lonworks per
Interfaccia grafica Modbus Tool ETS4 o ETS5 controllo PC
Protocollo di comunicazione Toshiba TU2C Link TCC Link TCC Link TU2C Link TCC Link
R: variabile in lettura
W: variabile in scrittura

164 TOSHIBA
