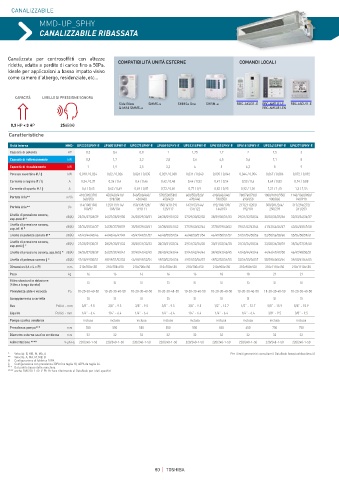

Page 80 - TOSHIBA ITALIA MULTICLIMA - VRF

CANALIZZABILE

MMD-UP_SPHY
CANALIZZABILE RIBASSATA

Canalizzata per controsoffitti con altezze
ridotte, adatta a perdite di carico fino a 50Pa. COMPATIBILITÀ UNITÀ ESTERNE COMANDI LOCALI
Ideale per applicazioni a basso impatto visivo
come camere d’albergo, residenziale, etc...

CAPACITÀ LIVELLO DI PRESSIONE SONORA
Side Blow SMMS-u SMMSe One SHRM-e RBC-AXU31-E RBC-AMTU31-E RBC-ASCU11-E
& MiNi SMMS-e RBC-AMSU51-EN
˃ ˃
0,3 HP < 3 HP 25dB(A)
Caratteristiche
Unità interna MMD- UP0031SPHY-E UP0051SPHY-E UP0071SPHY-E UP0091SPHY-E UP0121SPHY-E UP0151SPHY-E UP0181SPHY-E UP0241SPHY-E UP0271SPHY-E
Capacità di potenza HP 0,3 0,6 0,8 1 1,25 1,7 2 2,5 3
Capacità di raffrescamento kW 0,9 1,7 2,2 2,8 3,6 4,5 5,6 7,1 8
Capacità di riscaldamento kW 1 1,9 2,5 3,2 4 5 6,3 8 9
Potenza assorbita # / § kW 0,018 / 0,024 0,02 / 0,026 0,026 / 0,035 0,029 / 0,038 0,031 / 0,043 0,035 / 0,046 0,044 / 0,054 0,067 / 0,086 0,072 / 0,092
Corrente a regime # / § A 0,34 / 0,37 0,36 / 0,4 0,4 / 0,46 0,42 / 0,48 0,44 / 0,52 0,47 / 0,54 0,53 / 0,6 0,69 / 0,83 0,74 / 0,88
Corrente di spunto # / § A 0,6 / 0,65 0,62 / 0,69 0,69 / 0,81 0,73 / 0,84 0,77 / 0,9 0,82 / 0,95 0,92 / 1,04 1,21 / 1,45 1,3 / 1,54
410/390/370/ 450/430/410/ 540/500/460/ 570/530/500/ 600/550/520/ 690/660/640/ 780/760/730/ 1080/1010/950/ 1140/1060/980/
Portata Aria** m³/h 360/350 390/380 430/400 450/420 470/440 590/550 690/650 900/860 940/910
Portata Aria** l/s 114/108/103/ 125/119/114/ 150/139/128/ 158/147/139/ 167/153/144/ 192/183/178/ 217/211/203/ 300/281/264/ 317/294/272/
100/97 108/106 119/111 125/117 131/122 164/153 192/181 250/239 261/253
Livello di pressione sonora, dB(A) 25/26/27/28/29 26/27/28/29/30 26/28/29/30/31 26/28/29/31/32 27/29/30/32/33 28/29/30/31/33 29/31/32/33/34 30/32/33/35/36 32/33/34/36/37
asp.post.# *
Livello di pressione sonora,
asp.inf. # * dB(A) 32/34/35/36/37 34/35/37/38/39 35/38/39/40/41 36/38/40/41/42 37/39/40/42/44 37/38/39/40/42 39/41/42/43/44 41/43/44/46/47 43/44/45/47/48
Livello di potenza sonora # * dB(A) 42/43/44/45/46 44/45/46/47/49 45/47/49/51/52 46/48/50/52/54 46/48/50/51/54 46/49/50/51/52 51/52/54/55/56 53/55/56/58/60 55/56/58/59/61
Livello di pressione sonora,
asp.post.§ * dB(A) 27/28/29/30/31 28/29/30/31/32 28/30/31/33/33 28/30/31/33/34 29/31/32/34/35 30/31/32/34/35 31/33/34/35/36 33/35/36/38/39 35/36/37/39/40
Livello di pressione sonora, asp.inf.§ * dB(A) 34/36/37/38/39 36/37/39/40/41 37/40/41/42/43 38/40/42/43/44 39/41/42/44/46 39/40/42/43/45 41/43/44/45/46 44/46/47/49/50 46/47/48/50/51
Livello di potenza sonora § * dB(A) 47/48/49/50/51 48/49/51/52/53 46/48/49/52/54 49/50/52/54/56 49/51/53/56/57 49/52/53/54/55 52/54/55/56/57 58/59/60/63/64 59/60/61/64/65
Dimensioni (A × L × P) mm 210x700x450 210x700x450 210x700x450 210x700x450 210x700x450 210x900x450 210x900x450 210x1110x450 210x1110x450
Peso kg 16 16 16 16 16 18 18 21 21
Filtro standard in dotazione
(filtro a lunga durata) Sì Sì Sì Sì Sì Sì Sì Sì Sì
Prevalenza utile 4 velocità Pa 10-20-30-40-50 10-20-30-40-50 10-20-30-40-50 10-20-30-40-50 10-20-30-40-50 10-20-30-40-50 10-20-30-40-50 10-20-30-40-50 10-20-30-40-50
Accoppiamento a cartella Sì Sì Sì Sì Sì Sì Sì Sì Sì
Gas Pollici - mm 3/8'' - 9.5 3/8'' - 9.5 3/8'' - 9.5 3/8'' - 9.5 3/8'' - 9.5 1/2'' - 12.7 1/2'' - 12.7 5/8'' - 15.9 5/8'' - 15.9
Liquido Pollici - mm 1/4'' - 6.4 1/4'' - 6.4 1/4'' - 6.4 1/4'' - 6.4 1/4'' - 6.4 1/4'' - 6.4 1/4'' - 6.4 3/8'' - 9.5 3/8'' - 9.5
Pompa scarico condensa inclusa inclusa inclusa inclusa inclusa inclusa inclusa inclusa inclusa
Prevalenza pompa*** mm 550 550 550 550 550 650 650 750 750
Diametro esterno scarico condensa mm 32 32 32 32 32 32 32 32 32
Alimentazione **** V-ph-Hz 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50

* Velocità: B, MB, M, MA, A Per i limiti geometrici consultare il DataBook (www.toshibaclima.it)
** Velocità: A, MA, M, MB, B
# Configurazione di fabbrica 10PA
§ Configurazione con prevalenza 30PA fino taglia 18, 40PA da taglia 24.
*** Dal profilo basso della macchina.
**** anche 208/230-1-60 V-Ph-Hz fare riferimento al DataBook per i dati specifici

80 TOSHIBA
