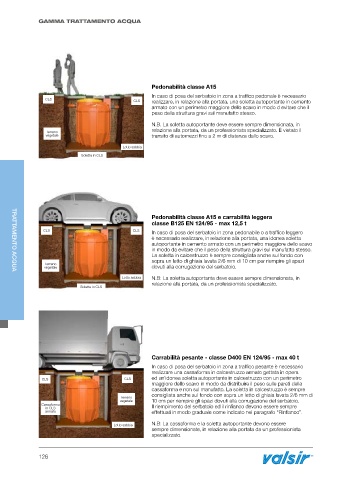

Page 128 - VALSIR - LISTINO EDILIZIA 2024

GAMMA TRATTAMENTO ACQUA

Pedonabilità classe A15
In caso di posa del serbatoio in zona a traffico pedonale è necessario
CLS CLS realizzare, in relazione alla portata, una soletta autoportante in cemento
armato con un perimetro maggiore dello scavo in modo d evitare che il
peso della struttura gravi sul manufatto stesso.

N.B. La soletta autoportante deve essere sempre dimensionata, in
relazione alla portata, da un professionista specializzato. È vietato il
Terreno
vegetale transito di automezzi fino a 2 m di distanza dallo scavo.
Letto sabbia
Soletta in CLS

Pedonabilità classe A15 e carrabilità leggera
classe B125 EN 124/95 - max 12,5 t
CLS CLS
In caso di posa del serbatoio in zona pedonabile o a traffico leggero
è necessario realizzare, in relazione alla portata, una idonea soletta
autoportante in cemento armato con un perimetro maggiore dello scavo
in modo da evitare che il peso della struttura gravi sul manufatto stesso.
La soletta in calcestruzzo è sempre consigliata anche sul fondo con
sopra un letto di ghiaia lavata 2/6 mm di 10 cm per riempire gli spazi
Terreno
vegetale dovuti alla corrugazione del serbatoio.
TRATTAMENTO ACQUA
Letto sabbia N.B: La soletta autoportante deve essere sempre dimensionata, in
relazione alla portata, da un professionista specializzato.
Soletta in CLS

Carrabilità pesante - classe D400 EN 124/95 - max 40 t
In caso di posa del serbatoio in zona a traffico pesante è necessario
realizzare una cassaforma in calcestruzzo armato gettata in opera
CLS CLS ed un'idonea soletta autoportante in calcestruzzo con un perimetro
maggiore dello scavo in modo da distribuire il peso sulle pareti della
cassaforma e non sul manufatto. La soletta in calcestruzzo è sempre
consigliata anche sul fondo con sopra un letto di ghiaia lavata 2/6 mm di
Terreno
vegetale 10 cm per riempire gli spazi dovuti alla corrugazione del serbatoio.
Cassaforma Il riempimento del serbatoio ed il rinfianco devono essere sempre
in CLS
armato effettuati in modo graduale come indicato nel paragrafo “Rinfianco”.
N.B: La cassaforma e la soletta autoportante devono essere
Letto sabbia
sempre dimensionate, in relazione alla portata da un professionista
specializzato.

126
