VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

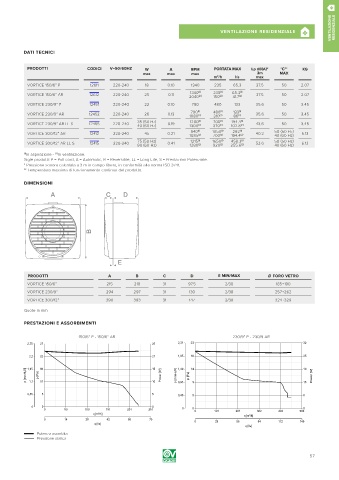

DATI TECNICI

PRODOTTI CODICI V ~ 50/60HZ W A RPM PORTATA MAX Lp dB(A)* °C** KG
max max max 3m MAX
m /h l/s max
3
VORTICE 150/6” P 12611 220-240 18 0.10 1340 235 65.3 37.5 50 2.07
VORTICE 150/6” AR 12612 220-240 25 0.11 1340 (1) 235 (1) 65.3 (1) 37.5 50 2.07
2040 (2) 150 (2) 41.7 (2)
VORTICE 230/9” P 12451 220-240 22 0.10 790 480 133 35.6 50 3.45
VORTICE 230/9” AR 12452 220-240 26 0.13 790 (1) 480 (1) 133 (1) 35.6 50 3.45
1080 (2) 310 (2) 86 (2)
VORTICE 230/9” AR LL S 12455 220-240 35 (50 Hz) 0.19 1200 (1) 700 (1) 194.4 (1) 43.6 50 3.45
40 (60 Hz) 1300 (2) 370 (2) 102.8 (2)
VORTICE 300/12” AR 12412 220-240 45 0.21 840 (1) 1050 (1) 292 (1) 40.2 50 (50 Hz) 6.13
1085 (2) 700 (2) 194.4 (2) 40 (60 Hz)
VORTICE 300/12” AR LL S 12415 220-240 75 (50 Hz) 0.41 1215 (1) 1650 (1) 458.3 (1) 53.6 50 (50 Hz) 6.13
90 (60 Hz) 1280 (2) 920 (2) 255.6 (2) 40 (60 Hz)
(1) In aspirazione - In ventilazione.
(2)
Sigle prodotti: P = Pull cord, A = Automatic, R = Reversible, LL = Long Life, S = Prestazioni Potenziate.
* Pressione sonora calcolata a 3 m in campo libero, in conformità alla norma ISO 3741.
** Temperatura massima di funzionamento continuo del prodotto.

DIMENSIONI
A C D

B

E

PRODOTTI A B C D E MIN/MAX Ø FORO VETRO
VORTICE 150/6” 215 218 31 97.5 2/38 185÷190
VORTICE 230/9” 294 297 31 130 2/38 257÷262
VORTICE 300/12” 390 393 31 147 2/38 324÷329

Quote in mm
PRESTAZIONI E ASSORBIMENTI

150/6” P - 150/6” AR 230/9” P - 230/9 AR
2,75 27 26 2,31 23 32

2,2 22 21 1,85 18 25

p [mmH O] 1,65 p [Pa] 16 15 Power [W] Power [W] p [mmH O] 1,39 p [Pa] 14 9 19 Power [W] Power [W]
10
11
1,1
0,93
13
0,55 5 5 0,46 5 6
0 0 0
0 50 100 151 201 251 0 0 0 101 201 302 403 504 0
q [m³/h]
q [m³/h]
0 14 28 42 56 70 0 28 56 84 112 140
q [l/s]
q [l/s]
Potenza assorbita
Pressione statica
