K M DIMENSIONALI
FAMIGLIA
VMC E RECUPERO CALORE
SERIE VORT HR AVEL

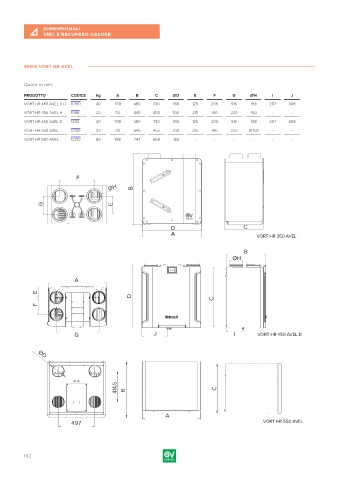

Quote in mm:
PRODOTTO CODICE Kg A B C ØD E F G ØH I J
VORT HR 450 AVEL D H 10910 40 708 480 730 766 125 205 516 158 207 308
VORT HR 350 AVEL H 10911 23 712 845 455 700 215 410 220 150 - -
VORT HR 450 AVEL D 12101 40 708 480 730 766 125 205 516 158 207 308
VORT HR 350 AVEL 12106 23 712 845 455 700 215 410 220 Ø 150 - -
VORT HR 550 AVEL 12210 65 786 747 668 160 - - - - - -
F
ØH B
G E
D C
A VORT HR 350 AVEL
B
ØH
A
E
D
C
F
G J I VORT HR 450 AVEL D
ØD
414,5 B C
A
497 VORT HR 550 AVEL
