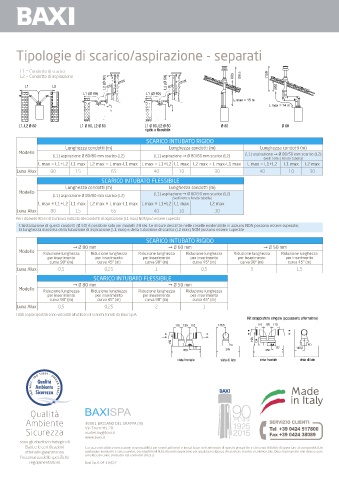

Page 8 - BAXI - LUNA ALUX

Tipologie di scarico/aspirazione - separati

L1 = Condotto di scarico
L2 = Condotto di aspirazione 500 1150 1150
L2 (Ø 60) L2 (Ø 50)
L1 L2 500
L1 (Ø 80) L1 (Ø 80)
L max = 15 m
L max = 14 m

L1, L2 Ø 80 L1 Ø 80, L2 Ø 60 L1 Ø 80, L2 Ø 50 Ø 80 Ø 80
rigido o flessibile
SCARICO INTUBATO RIGIDO
Lunghezza condotti (m) Lunghezza condotti (m) Lunghezza condotti (m)
Modello
(L1) aspirazione Ø 80/80 mm scarico (L2) (L1) aspirazione ➞ Ø 80/60 mm scarico (L2) (L1) aspirazione ➞ Ø 80/50 mm scarico (L2)
(vedi note a fondo tabella)
L max = L1+L2 L1 max L2 max = L max-L1 max L max = L1+L2 L1 max L2 max = L max-L1 max L max = L1+L2 L1 max L2 max
Luna Alux 80 15 65 40 10 30 40 10 30
SCARICO INTUBATO FLESSIBILE
Lunghezza condotti (m) Lunghezza condotti (m)
Modello (L1) aspirazione ➞ Ø 80/50 mm scarico (L2)
(L1) aspirazione Ø 80/80 mm scarico (L2)
(vedi note a fondo tabella)
L max = L1+L2 L1 max L2 max = L max-L1 max L max = L1+L2 L1 max L2 max
Luna Alux 80 15 65 40 10 30
Per i diametri 80 e 60 la misura indicata dei condotti di aspirazione (L1 max) NON può essere superata
L’installazione di questi condotti (Ø 50) è possibile solo per modelli 24 kW. Le misure descritte nelle caselle evidenziate in azzurro NON possono essere superate;
la lunghezza massima della tubazione di aspirazione (L1 max) e della tubazione di scarico (L2 max) NON possono essere superate
SCARICO INTUBATO RIGIDO
➞ Ø 80 mm ➞ Ø 60 mm ➞ Ø 50 mm
Modello Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza
per inserimento per inserimento per inserimento per inserimento per inserimento per inserimento
curva 90° (m) curva 45° (m) curva 90° (m) curva 45° (m) curva 90° (m) curva 45° (m)
Luna Alux 0,5 0,25 1 0,5 3 1,5
SCARICO INTUBATO FLESSIBILE
➞ Ø 80 mm ➞ Ø 50 mm
Modello
Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza Riduzione lunghezza
per inserimento per inserimento per inserimento per inserimento
curva 90° (m) curva 45° (m) curva 90° (m) curva 45° (m)
Luna Alux 0,5 0,25 2 1
I dati sopra riportati sono vincolati all’utilizzo di scarichi forniti da Baxi S.p.A.
Kit sdoppiatore singolo (accessorio alternativo)
110 120 110 140,5 110 120 110

159 198 134
177 177 140,5
450 345 450
vista frontale vista di lato vista frontale vista di lato
