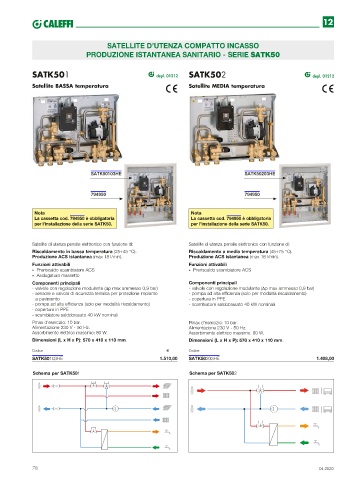

Page 78 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

SATELLITE D’UTENZA COMPATTO INCASSO
PRODUZIONE ISTANTANEA SANITARIO - SERIE SATK50

SATK501 depl. 01212 SATK502 depl. 01212

Satellite BASSA temperatura Satellite MEDIA temperatura

SATK50103HE SATK50203HE

794950 794950

Nota Nota
La cassetta cod. 794950 è obbligatoria La cassetta cod. 794950 è obbligatoria
per l’installazione della serie SATK50. per l’installazione della serie SATK50.

Satellite di utenza pensile elettronico con funzione di: Satellite di utenza pensile elettronico con funzione di:
Riscaldamento in bassa temperatura (25÷45 °C). Riscaldamento a media temperatura (45÷75 °C).
Produzione ACS istantanea (max 18 l/min). Produzione ACS istantanea (max 18 l/min).
Funzioni attivabili Funzioni attivabili
• Preriscaldo scambiatore ACS • Preriscaldo scambiatore ACS
• Asciugatura massetto
Componenti principali Componenti principali
- valvole con regolazione modulante (Δp max ammesso 0,9 bar) - valvole con regolazione modulante (Δp max ammesso 0,9 bar)
- sensore e valvola di sicurezza termica per protezione impianto - pompa ad alta efficienza (solo per modalità riscaldamento)
a pavimento - copertura in PPE
- pompa ad alta efficienza (solo per modalità riscaldamento) - scambiatore saldobrasato 40 kW nominali
- copertura in PPE
- scambiatore saldobrasato 40 kW nominali
Pmax d’esercizio: 10 bar. Pmax d’esercizio: 10 bar.
Alimentazione 230 V - 50 Hz. Alimentazione 230 V - 50 Hz.
Assorbimento elettrico massimo: 80 W. Assorbimento elettrico massimo: 80 W.
Dimensioni (L x H x P): 570 x 410 x 110 mm. Dimensioni (L x H x P): 570 x 410 x 110 mm.
Codice Codice
SATK50103HE 1.510,00 SATK50203HE 1.408,00

Schema per SATK501 Schema per SATK502

78 04.2020
