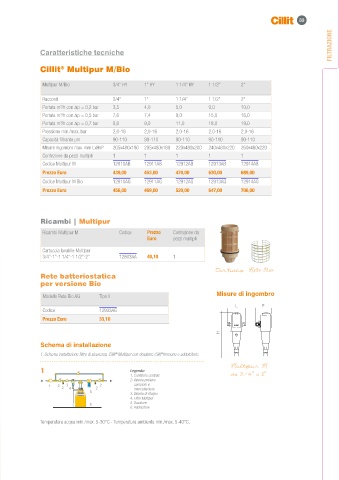

Page 33 - CILLIT WATER TECHNOLOGY - CATALISTINO IDRODOMESTICI

33
FILTRAZIONE

Caratteristiche tecniche

Cillit Multipur M/Bio
®

Multipur M/Bio 3/4” HY 1” HY 1 1/4” HY 1 1/2” 2”

Raccordi 3/4” 1” 1 1/4” 1 1/2” 2”
3
Portata m /h con ∆p = 0,2 bar 3,5 4,0 5,0 9,0 10,0
Portata m /h con ∆p = 0,5 bar 7,0 7,4 9,0 15,0 16,0
3
Portata m /h con ∆p = 0,7 bar 8,0 9,0 11,0 18,0 19,0
3
Pressione min./max. bar 2,0-16 2,0-16 2,0-16 2,0-16 2,0-16
Capacità filtrante µm 90-110 90-110 90-110 90-110 90-110
Misure ingombro max. mm LxHxP 205x480x180 205x480x180 220x480x200 240x480x220 260x480x220
Confezione da pezzi multipli 1 1 1 1 1
Codice Multipur M 12910AB 12911AB 12912AB 12913AB 12914AB
Prezzo Euro 439,00 453,00 470,00 630,00 689,00
Codice Multipur M Bio 12910AG 12911AG 12912AG 12913AG 12914AG
Prezzo Euro 456,00 469,00 520,00 647,00 706,00

Ricambi | Multipur
Ricambi Multipur M Codice Prezzo Confezione da
Euro pezzi multipli
Cartuccia lavabile Multipur
3/4”-1”-1 1/4”-1 1/2”-2” 12803AA 40,10 1
Cartuccia Rete Bio
Rete batteriostatica
per versione Bio

Modello Rete Bio AG Tipo II Misure di ingombro

L P
Codice 12933AG
Prezzo Euro 33,10

H

Schema di installazione
®
®
1. Schema installazione filtro di sicurezza, Cillit Multipur con dosatore Cillit Immuno e addolcitore.
Multipur M
1 Legenda:
1. Contatore centrale da 3/4” a 2”
2. Valvola prelievo
1 2 2 3 4 2 2 campioni e
5 intercettazione
3. Valvola di ritegno
4. Filtro Multipur
6 5. Dosatore
6. Addolcitore

UV Temperatura acqua min./max. 5-30°C - Temperatura ambiente min./max. 5-40°C.

UV

Kx4

Kx4
UV UV
