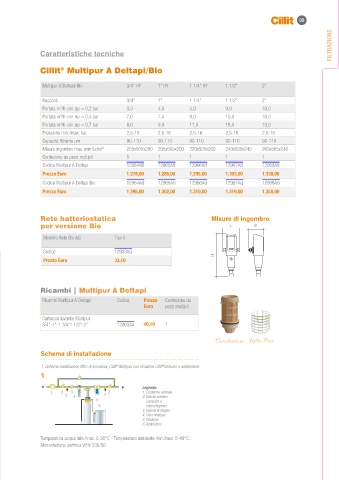

Page 39 - CILLIT WATER TECHNOLOGY - CATALISTINO IDRODOMESTICI

39
FILTRAZIONE

Caratteristiche tecniche

Cillit Multipur A Deltapi/Bio
®

Multipur A Deltapi/Bio 3/4” HY 1” HY 1 1/4” HY 1 1/2” 2”

Raccordi 3/4” 1” 1 1/4” 1 1/2” 2”
Portata m /h con ∆p = 0,2 bar 3,5 4,0 5,0 9,0 10,0
3
Portata m /h con ∆p = 0,5 bar 7,0 7,4 9,0 15,0 16,0
3
Portata m /h con ∆p = 0,7 bar 8,0 9,0 11,0 18,0 19,0
3
Pressione min./max. bar 2,5-16 2,5-16 2,5-16 2,5-16 2,5-16
Capacità filtrante µm 90-110 90-110 90-110 90-110 90-110
Misure ingombro max. mm LxHxP 205x505x200 205x505x200 220x505x200 240x505x240 260x505x240
Confezione da pezzi multipli 1 1 1 1 1
Codice Multipur A Deltapi 12964AB 12965AB 12966AB 12967AB 12968AB
Prezzo Euro 1.278,00 1.285,00 1.295,00 1.303,00 1.338,00
Codice Multipur A Deltapi Bio 12964AG 12965AG 12966AG 12967AG 12968AG
Prezzo Euro 1.295,00 1.302,00 1.310,00 1.319,00 1.355,00

Rete batteriostatica Misure di ingombro
per versione Bio L P

Modello Rete Bio AG Tipo II
Codice 12933AG
H
Prezzo Euro 33,10

Ricambi | Multipur A Deltapi
Ricambi Multipur A Deltapi Codice Prezzo Confezione da
Euro pezzi multipli

Cartuccia lavabile Multipur
3/4”-1”-1 1/4”1 1/2”-2” 12803AA 40,10 1

Cartuccia Rete Bio

Schema di installazione

1. Schema installazione filtro di sicurezza, Cillit Multipur con dosatore Cillit Immuno e addolcitore.
®
®
1
Legenda:
1 2 3 2 1. Contatore centrale
2 4 2 2. Valvola prelievo
5 campioni e
6 intercettazione
3. Valvola di ritegno
4. Filtro Multipur
5. Dosatore
6. Addolcitore
Temperatura acqua min./max. 5-30°C - Temperatura ambiente min./max. 5-40°C.
UV Alimentazione elettrica V/Hz 230/50

UV

Kx4

Kx4

UV UV
