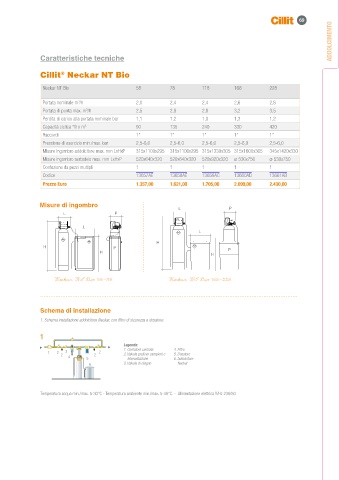

Page 69 - CILLIT WATER TECHNOLOGY - CATALISTINO IDRODOMESTICI

69
ADDOLCIMENTO

Caratteristiche tecniche

Cillit Neckar NT Bio
®

Neckar NT Bio 58 78 118 168 228

3
Portata nominale m /h 2,0 2,4 2,4 2,6 2,8
Portata di punta max. m /h 2,5 2,8 2,8 3,2 3,5
3
Perdita di carico alla portata nominale bar 1,1 1,2 1,0 1,3 1,2
Capacità ciclica °fr x m 3 90 135 240 330 420
Raccordi 1” 1” 1” 1” 1”
Pressione di esercizio min./max. bar 2,5-6,0 2,5-6,0 2,5-6,0 2,5-6,0 2,5-6,0
Misure ingombro addolcitore max. mm LxHxP 315x1100x295 315x1100x295 315x1330x305 315x1600x305 345x1420x330
Misure ingombro serbatoio max. mm LxHxP 520x640x320 520x640x320 520x920x320 ø 530x750 ø 530x750
Confezione da pezzi multipli 1 1 1 1 1
Codice 13657AE 13658AE 13659AC 13660AD 13661AB
Prezzo Euro 1.357,00 1.621,00 1.705,00 2.099,00 2.430,00

Misure di ingombro
L P
L P

L
L
H
H P P
H
H

Neckar NT Bio 58-118 Neckar NT Bio 168-228 UV

Schema di installazione
1. Schema installazione addolcitore Neckar, con filtro di sicurezza e dosatore.
UV
1
Legenda:
1 2 3 2 1. Contatore centrale 4. Filtro
5. Dosatore
2. Valvola prelievo campioni e
2 4 5 2 intercettazione 6. Addolcitore
6 3. Valvola di ritegno Neckar

Temperatura acqua min./max. 5-30°C - Temperatura ambiente min./max. 5-40°C. - Alimentazione elettrica V/Hz 230/50
