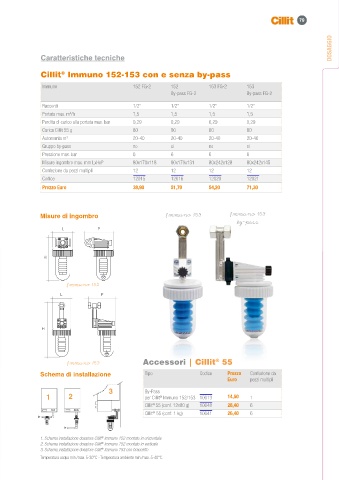

Page 79 - CILLIT WATER TECHNOLOGY - CATALISTINO IDRODOMESTICI

79

DOSAGGIO

Caratteristiche tecniche

Cillit Immuno 152-153 con e senza by-pass
®
Immuno 152 FG-2 152 153 FG-2 153
By-pass FG-2 By-pass FG-2
Raccordi 1/2” 1/2” 1/2” 1/2”
Portata max. m /h 1,5 1,5 1,5 1,5
3
Perdita di carico alla portata max. bar 0,29 0,29 0,29 0,29
Carica Cillit 55 g 80 80 80 80
Autonomia m 3 20-40 20-40 20-40 20-40
Gruppo by-pass no si no si
Pressione max. bar 6 6 6 6
Misure ingombro max. mm LxHxP 80x170x118 80x170x131 80x242x128 80x242x145
Confezione da pezzi multipli 12 12 12 12
Codice 12015 12016 12020 12021
Prezzo Euro 38,90 51,70 54,20 71,30

Immuno 153 Immuno 153
Misure di ingombro
by-pass
L P

H

Immuno 152
L P

H

®
Immuno 153 Accessori | Cillit 55

Schema di installazione Tipo Codice Prezzo Confezione da
Euro pezzi multipli
3 By-Pass
1 2 per Cillit Immuno 152/153 10013 14,50 1
®
Cillit 55 (conf. 12x80 g) 10048 28,40 6
®
®
Cillit 55 (conf. 1 kg) 10041 26,40 6

®
1. Schema installazione dosatore Cillit Immuno 152 montato in orizzontale
2. Schema installazione dosatore Cillit Immuno 152 montato in verticale
®
®
3. Schema installazione dosatore Cillit Immuno 153 con braccetto
Temperatura acqua min./max. 5-30°C - Temperatura ambiente min./max. 5-40°C.
