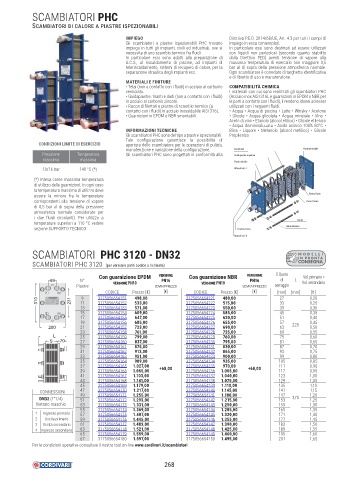

Page 270 - CORDIVARI - CATALISTINO BOLLITORI

SCAMBIATORI PHC

SCAMBIATORI DI CALORE A PIASTRE ISPEZIONABILI

IMPIEGO Direttiva P.E.D. 2014/68/UE, Art. 4.3 per tutti i campi di
Gli scambiatori a piastre ispezionabili PHC trovano impiego in essa contemplati.
impiego in tutti gli impianti, civili ed industriali, ove si In particolare essi sono destinati ad essere utilizzati
necessita di uno scambio termico fra fl uidi. con liquidi non pericolosi (secondo quanto stabilito
In particolare essi sono adatti alla preparazione di dalla Direttiva PED) aventi tensione di vapore alla
A.C.S., al riscaldamento di piscine, ad impianti di massima temperatura di esercizio non maggiore 0,5
teleriscaldamento, sistemi di recupero di calore, per la bar al di sopra della pressione atmosferica normale.
separazione idraulica degli impianti ecc. Ogni scambiatore è corredato di targhetta identifi cativa
e di libretto di uso e manutenzione.
MATERIALI E FINITURE
• Telai (non a contatto con i fl uidi) in acciaio al carbonio COMPATIBILITÀ CHIMICA
verniciato. I materiali con cui sono realizzati gli scambiatori PHC
• Guidapiastre, tiranti e dadi (non a contatto con i fl uidi) (Acciaio inox AISI 316L e guarnizioni in EPDM o NBR per
in acciaio al carbonio zincato. le parti a contatto con i fl uidi), li rendono idonei ad esser
• Raccordi fi lettati e piastre di scambio termico (a utilizzati con i seguenti fl uidi:
contatto con i fl uidi) in acciaio inossidabile AISI 316L. • Acqua • Acqua di piscina • Latte • Whisky • Acetone
• Guarnizioni in EPDM o NBR smontabili. • Glicole • Acqua glicolata • Acqua minerale • Vino •
Aceto di vino • Etanolo (alcool etilico) • Glicole etilenico
• Acqua demineralizzata • Acido acetico 100% 80°C •
INFORMAZIONI TECNICHE Birra • Liquore • Metanolo (alcool metilico) • Glicole
Gli scambiatori PHC sono del tipo a piastre ispezionabili. Propilenico
Tale confi gurazione garantisce la possibilità di
CONDIZIONI LIMITE DI ESERCIZIO apertura dello scambiatore per le operazioni di pulizia,
manutenzione e variazione della confi gurazione. Guarnizioni Piastrone mobile
Pressione Temperatura Gli scambiatori PHC sono progettati in conformità alla Guida piastre superiore
massima massima
Piastra iniziale
10/16 bar 140 °C (*) Attacchi circ I

(*) Intesa come massima temperatura
di utilizzo delle guarnizioni. In ogni caso
la temperatura massima di utilizzo deve
essere la minore fra le temperature Piastra finale
corrispondenti alla tensione di vapore Pacco Piastre
di 0,5 bar al di sopra della pressione
atmosferica normale considerate per
i due fluidi circolanti). Per utilizzo a Tirante
temperature superiori a 110 °C vedere
sezione SUPPORTO TECNICO Piastrone fisso Guida inferiore
Attacchi circ II
SCAMBIATORI PHC 3120 - DN32 MODELLI
IN PR ONTA
CONSEGNA
SCAMBIATORI PHC 3120 (per versione pn16 codice a richiesta)
Con guarnizione EPDM VERSIONE Con guarnizione NBR VERSIONE S Quota Vol. primario =
69 N° VERSIONE PN10 PN16 VERSIONE PN10 PN16 di L Vol. secondario
Piastre SOVRAPPREZZO SOVRAPPREZZO serraggio
1 3 CODICE Prezzo [€] [€] CODICE Prezzo [€] [€] [mm] [mm] [lt ]
9
498,00
310 231 11 3175056654151 533,00 3175056654121 480,00 27 0,20
0,25
515,00
33
3175056654122
3175056654152
13 3175056654153 571,00 3175056654123 550,00 39 0,30
2 4 15 3175056654154 609,00 3175056654124 585,00 45 0,35
17 3175056654155 647,00 3175056654125 620,00 51 0,40
19 3175056654156 685,00 3175056654126 655,00 57 220 0,45
200 21 3175056654157 723,00 3175056654127 690,00 63 0,50
23 3175056654158 761,00 3175056654128 725,00 69 0,55
L 25 3175056654159 799,00 3175056654129 760,00 75 0,60
S 70 27 3175056654160 837,00 3175056654130 795,00 81 0,65
29 3175056654161 875,00 3175056654131 830,00 87 0,70
31 3175056654162 913,00 3175056654132 865,00 93 0,75
33 3175056654163 951,00 3175056654133 900,00 99 0,80
35 3175056654164 989,00 3175056654134 935,00 105 0,85
37 3175056654165 1.027,00 3175056654135 970,00 111 0,90
39 3175056654166 1.065,00 +68,00 3175056654136 1.005,00 +68,00 117 0,95
41 3175056654167 1.103,00 3175056654137 1.040,00 123 1,00
43 3175056654168 1.141,00 3175056654138 1.075,00 129 1,05
45 3175056654169 1.179,00 3175056654139 1.110,00 135 1,10
1.217,00
1,15
CONNESSIONI 47 3175056654170 1.255,00 3175056654140 1.145,00 141 1,20
1.180,00
49
3175056654171
147
3175056654141
DN32 (1’’1/4) 51 3175056654172 1.293,00 3175056654142 1.215,00 153 370 1,25
fi lettato maschio 53 3175056654173 1.331,00 3175056654143 1.250,00 159 1,30
55 3175056654174 1.369,00 3175056654144 1.285,00 165 1,35
1 Ingresso primario 57 3175056654175 1.407,00 3175056654145 1.320,00 171 1,40
2 Uscita primario 59 3175056654176 1.445,00 3175056654146 1.355,00 177 1,45
3 Uscita secondario 61 3175056654177 1.483,00 3175056654147 1.390,00 183 1,50
4 Ingresso secondario 63 3175056654178 1.521,00 3175056654148 1.425,00 189 1,55
65 3175056654179 1.559,00 3175056654149 1.460,00 195 1,60
67 3175056654180 1.597,00 3175056654150 1.495,00 201 1,65
Per le condizioni operative consultare il nostro tool on-line www.cordivari.it/scambiatori
