MODULO PRS

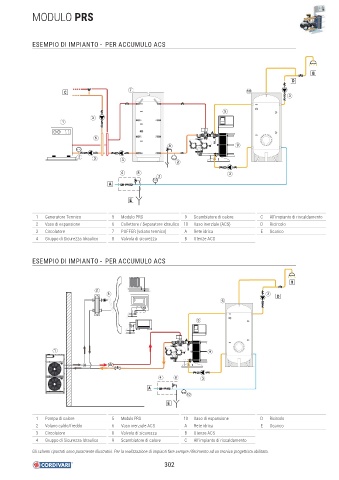

ESEMPIO DI IMPIANTO - PER ACCUMULO ACS

B
D
7 10
C
3

5
3
1

6
8 9
2 3 3
2
4 8 3
2
A

E

1 Generatore Termico 5 Modulo PRS 9 Scambiatore di calore C All’impianto di riscaldamento
2 Vaso di espansione 6 Collettore / Separatore idraulico 10 Vaso inerziale (ACS) D Ricircolo
3 Circolatore 7 PUFFER (volano termico) A Rete idrica E Scarico
4 Gruppo di Sicurezza Idraulico 8 Valvola di sicurezza B Utenze ACS

ESEMPIO DI IMPIANTO - PER ACCUMULO ACS

B
2
3 3
D
6

5

1 9

4 8 3

A
10
E

1 Pompa di calore 5 Modulo PRS 10 Vaso di espansione D Ricircolo
2 Volano caldo/freddo 6 Vaso inerziale ACS A Rete idrica E Scarico
3 Circolatore 8 Valvola di sicurezza B Utenze ACS
4 Gruppo di Sicurezza Idraulico 9 Scambiatore di calore C All’impianto di riscaldamento
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
