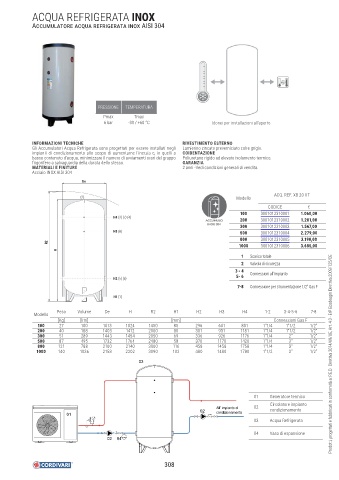

Page 310 - CORDIVARI - CATALISTINO BOLLITORI

ACQUA REFRIGERATA INOX

A CCUMULATORE ACQUA REFRIGERATA INOX AISI 304

PRESSIONE TEMPERATURA
Pmax Tmax
6 bar -30 / +60 °C Idonei per installazioni all’aperto

INFORMAZIONI TECNICHE RIVESTIMENTO ESTERNO
Gli Accumulatori Acqua Refrigerata sono progettati per essere installati negli Lamierino zincato preverniciato colre grigio.
impianti di condizionamento allo scopo di aumentarne l’inerzia e, in quelli a COIBENTAZIONE
basso contenuto d’acqua, minimizzare il numero di avviamenti orari del gruppo Poliuretano rigido ad elevato isolamento termico.
frigorifero a salvaguardia della durata dello stesso. GARANZIA
MATERIALI E FINITURE 2 anni -Vedi condizioni generali di vendita.
Acciaio INOX AISI 304
De

ACQ. REF. XB 20 VT
(2) Modello
CODICE €
100 3001012310001 1.060,00
H4 (3) (7) (4)
ACCUMULO 200 3001012310002 1.281,00
INOX 304
300 3001012310003 1.567,00
H3 (8) 500 3001012310004 2.279,00
800 3001012310005 3.190,00
R2
1000 3001012310006 3.685,00
H
1 Scarico totale
2 Valvola di sicurezza
3 - 4 Connessioni all’impianto
5- 6
H2 (5) (6)
7-8 Connessione per strumentazione 1/2” Gas F

H1 (1)

Peso Volume De H R2 H1 H2 H3 H4 1-2 3-4-5-6 7-8
Modello
[Kg] [litri] [mm] Connessioni Gas F
100 27 100 1013 1024 1450 85 296 601 801 1"1/4 1"1/2 1/2"
200 40 188 1403 1412 2000 80 301 931 1181 1"1/4 1"1/2 1/2"
300 51 289 1443 1454 2050 69 336 926 1176 1"1/4 2" 1/2"
500 87 495 1732 1764 2480 58 370 1170 1420 1"1/4 3" 1/2"
800 121 788 2100 2140 3000 116 458 1458 1758 1"1/4 3" 1/2"
1000 140 1036 2158 2202 3090 102 480 1480 1780 1"1/2 3" 1/2" Prodotti, progettati e fabbricati in conformità a: P .E.D. Direttiva 2014/68/UE, Art. 4.3 - ErP Ecodesgin Direttiva 2009/125/CE

03

01 Generatore termico
Circolatore impianto
All' impianto di 02
02 condizionamento
01 condizionamento
03 Acqua Refrigerata
04 Vaso di espansione
02 04

308
