P. 341

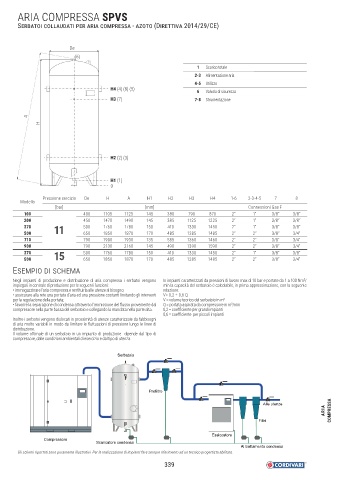

ARIA COMPRESSA SPVS

       SERBATOI COLLAUDATI PER ARIA COMPRESSA - AZOTO (DIRETTIVA 2014/29/CE)



                         De
                           (6)
                                                                       1   Scarico totale
                                                                      2-3   Alimentazione aria
                                                                      4-5  Utilizzo
                                        H4 (4) (8) (5)
                                                                      6   Valvola di sicurezza
                                        H3 (7)                        7-8   Strumentazione


           A
               H





                                        H2 (2) (3)



                                        H1 (1)
                                        0

                 Pressione sercizio  De  H    A      H1     H2      H3     H4     1-6   2-3-4-5  7       8
        Modello
                    [bar]                            [mm]                                Connessioni Gas F
           100                400    1105    1125   145     380    790     870     2”      1”    3/8”    3/8”
         200                  450    1470    1490   145     385    1125   1225    2”      1”    3/8”    3/8”
         270         11       500    1760    1780   150     410    1330   1450    2”      1”    3/8”    3/8”
         500                  650    1850    1870   170     485    1285   1485    2”      2”    3/8”    3/4”
          710                 790    1900    1930   135     585    1360   1460    2”      2”    3/8”    3/4”
         900                  790    2130    2160   145     490    1390   1590    2”      2”    3/8”    3/4”
         270        15        500    1760    1780   150     410    1330   1450    2”      1”    3/8”    3/8”
         500                  650    1850    1870   170     485    1285   1485    2”      2”    3/8”    3/4”
      ESEMPIO DI SCHEMA

      Negli impianti di produzione e distribuzione di aria compressa i serbatoi vengono   In impianti caratterizzati da pressioni di lavoro max di 10 bar e portate da 1 a 100 Nm /
                                                                                                            3
      impiegati in centrale di produzione per le seguenti funzioni:    min la capacità del serbatoio è calcolabile, in prima approssimazione, con la seguente
      • immagazzinare l’aria compressa e restituirla alle utenze al bisogno;  relazione:
      • assicurare alla rete una portata d’aria ed una pressione costanti limitando gli interventi   V= 0,2 ÷ 0,6 Q
      per la regolazione della portata;                   V = volume teorico del serbatoio in m 3
                                                                                  3
      • favorire la separazione di condensa attraverso l’immissione del fl usso proveniente dal   Q = portata aspirata da compressore in m /min
      compressore nella parte bassa del serbatoio e collegando la mandata nella parte alta.  0,2 = coeffi ciente per grandi impianti
                                                          0,6 = coeffi ciente  per piccoli impianti
      Inoltre i serbatoi vengono dislocati in prossimità di utenze caratterizzate da fabbisogni
      di aria molto variabili in modo da limitare le fl uttuazioni di pressione lungo le linee di
      distribuzione.
      Il volume ottimale di un serbatoio in un impianto di produzione  dipende dal tipo di
      compressore, dalle condizioni ambientali di esercizio e dal tipo di utenza.
                                          Serbatoio






                                                     Prefiltro

                                                                                             Alle utenze
                                                                                                                   ARIA  COMPRESSA

                                                                                            Filtri

                                                                           Essiccatore
                Compressore
                                   Scaricatore condensa
                                                                                      Al trattamento condensa
       Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
