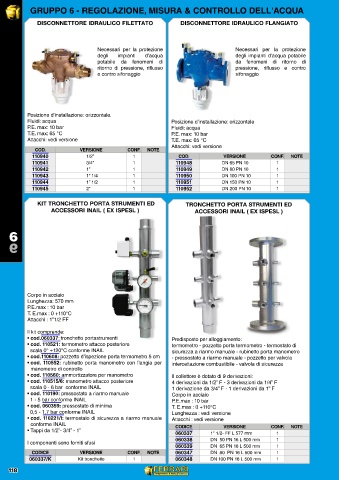

Page 124 - FERRARI - CATALOGO GENERALE

GRUPPO 6 - REGOLAZIONE, MISURA & CONTROLLO DELL'ACQUA

DISCONNETTORE IDRAULICO FILETTATO DISCONNETTORE IDRAULICO FLANGIATO

Necessari per la protezione Necessari per la protezione
degli impianti d’acqua degli impianti d’acqua potabile
potabile da fenomeni di da fenomeni di ritorno di
ritorno di pressione, riflusso pressione, riflusso e contro
e contro sifonaggio sifonaggio

Posizione d’installazione: orizzontale.
Fluidi: acqua Posizione d’installazione: orizzontale
P.E. max: 10 bar Fluidi: acqua
T.E. max: 65 °C P.E. max: 10 bar
Attacchi: vedi versione T.E. max: 65 °C
Attacchi: vedi versione
COD. VERSIONE CONF. NOTE
110940 1/2” 1 COD. VERSIONE CONF. NOTE
110941 3/4” 1 110948 DN 65 PN 10 1
110942 1” 1 110949 DN 80 PN 10 1
110943 1” 1/4 1 110950 DN 100 PN 10 1
110944 1” 1/2 1 110951 DN 150 PN 10 1
110945 2” 1 110952 DN 200 PN 10 1

KIT TRONCHETTO PORTA STRUMENTI ED TRONCHETTO PORTA STRUMENTI ED
ACCESSORI INAIL ( EX ISPESL ) ACCESSORI INAIL ( EX ISPESL )

6 6

6
6

Corpo in acciaio
Lunghezza: 570 mm
P.E.max : 10 bar
T. E.max : 0 +110°C
Attacchi : 1”1/2 FF

ll kit comprende:
• cod.060337: tronchetto portastrumenti Predisposto per alloggiamento:
• cod. 110521: termometro attacco posteriore termometro - pozzetto porta termometro - termostato di
scala 0° +120°C conforme INAIL sicurezza a riarmo manuale - rubinetto porta manometro
• cod.110608: pozzetto d’ispezione porta termometro 5 cm - pressostato a riarmo manuale - pozzetto per valvola
• cod. 110552: rubinetto porta manometro con flangia per intercettazione combustibile - valvola di sicurezza
manometro di controllo
• cod. 110560: ammortizzatore per manometro Il collettore è dotato di 9 derivazioni:
• cod. 110515/6: manometro attacco posteriore 4 derivazioni da 1/2” F - 3 derivazioni da 1/4” F
scala 0 - 6 bar conforme INAIL 1 derivazione da 3/4” F - 1 derivazioni da 1” F
• cod. 110190: pressostato a riarmo manuale Corpo in acciaio
1 - 5 bar conforme INAIL P.E.max : 10 bar
• cod. 060359: pressostato di minima T. E.max : 0 +110°C
0,5 - 1,7 bar conforme INAIL Lunghezza : vedi versione
• cod. 110221/I: termostato di sicurezza a riarmo manuale Attacchi : vedi versione
conforme INAIL CODICE VERSIONE CONF. NOTE
• Tappi da 1/2”- 3/4” - 1”
060337 1" 1/2- FF L 577 mm 1
060338 DN 50 PN 16 L 500 mm 1
I componenti sono forniti sfusi
060339 DN 65 PN 16 L 500 mm 1
CODICE VERSIONE CONF. NOTE 060347 DN 80 PN 16 L 500 mm 1
060337/K Kit tronchetto 1 060348 DN 100 PN 16 L 500 mm 1
