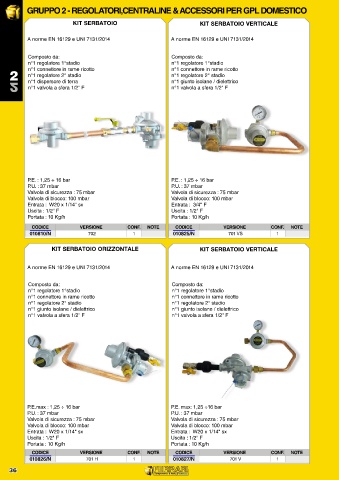

Page 42 - FERRARI - CATALOGO GENERALE
P. 42
GRUPPO 2 - REGOLATORI,CENTRALINE & ACCESSORI PER GPL DOMESTICO
KIT SERBATOIO KIT SERBATOIO VERTICALE
A norme EN 16129 e UNI 7131/2014 A norme EN 16129 e UNI 7131/2014
Composto da: Composto da:
n°1 regolatore 1°stadio n°1 regolatore 1°stadio
2 n°1 connettore in rame ricotto n°1 connettore in rame ricotto
n°1 regolatore 2° stadio
n°1 regolatore 2° stadio
n°1 dispersore di terra n°1 giunto isolane / dielettrico
n°1 valvola a sfera 1/2" F n°1 valvola a sfera 1/2" F
2
P.E. : 1,25 ÷ 16 bar P.E. : 1,25 ÷ 16 bar
P.U. : 37 mbar P.U. : 37 mbar
Valvola di sicurezza : 75 mbar Valvola di sicurezza : 75 mbar
Valvola di blocco: 100 mbar Valvola di blocco: 100 mbar
Entrata : W20 x 1/14" sx Entrata : 3/4" F
Uscita : 1/2" F Uscita : 1/2" F
Portata : 10 Kg/h Portata : 10 Kg/h
CODICE VERSIONE CONF. NOTE CODICE VERSIONE CONF. NOTE
010810/N 702 1 010825/N 701 VS 1
KIT SERBATOIO ORIZZONTALE KIT SERBATOIO VERTICALE
A norme EN 16129 e UNI 7131/2014 A norme EN 16129 e UNI 7131/2014
Composto da: Composto da:
n°1 regolatore 1°stadio n°1 regolatore 1°stadio
n°1 connettore in rame ricotto n°1 connettore in rame ricotto
n°1 regolatore 2° stadio n°1 regolatore 2° stadio
n°1 giunto isolane / dielettrico n°1 giunto isolane / dielettrico
n°1 valvola a sfera 1/2" F n°1 valvola a sfera 1/2" F
P.E.max : 1,25 ÷ 16 bar P.E. max: 1,25 ÷16 bar
P.U. : 37 mbar P.U. : 37 mbar
Valvola di sicurezza : 75 mbar Valvola di sicurezza : 75 mbar
Valvola di blocco: 100 mbar Valvola di blocco: 100 mbar
Entrata : W20 x 1/14" sx Entrata : W20 x 1/14" sx
Uscita : 1/2" F Uscita : 1/2" F
Portata : 10 Kg/h Portata : 10 Kg/h
CODICE VERSIONE CONF. NOTE CODICE VERSIONE CONF. NOTE
010826/N 701 H 1 010827/N 701 V 1
36 s r l s r l
