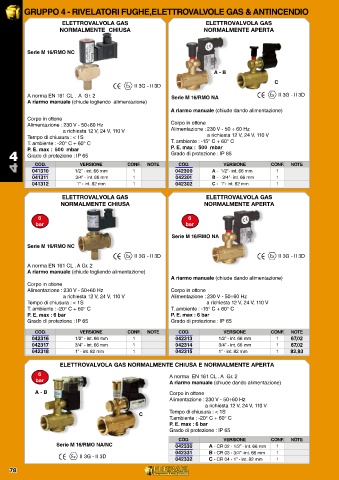

Page 84 - FERRARI - CATALOGO GENERALE

GRUPPO 4 - RIVELATORI FUGHE,ELETTROVALVOLE GAS & ANTINCENDIO
ELETTROVALVOLA GAS ELETTROVALVOLA GAS
NORMALMENTE CHIUSA NORMALMENTE APERTA

Serie M 16/RMO NC

A - B

II 3G - II 3D C
A norma EN 161 CL . A Gr. 2 Serie M 16/RMO NA II 3G - II 3D
A riarmo manuale (chiude togliendo alimentazione)

A riarmo manuale (chiude dando alimentazione)
Corpo in ottone
Alimentazione : 230 V - 50÷60 Hz Corpo in ottone
a richiesta 12 V, 24 V, 110 V Alimentazione : 230 V - 50 ÷ 60 Hz
Tempo di chiusura : < 1S a richiesta 12 V, 24 V, 110 V
T. ambiente : -20° C + 60° C T. ambiente : -15° C + 60° C
P. E. max : 500 mbar
4 P. E. max : 500 mbar Grado di protezione : IP 65
Grado di protezione : IP 65
COD. VERSIONE CONF. NOTE COD. VERSIONE CONF. NOTE
041310 1/2” - int. 66 mm 1 042300 A - 1/2"- int. 66 mm 1
041311 3/4” - int. 66 mm 1 042301 B - - 3/4"- int. 66 mm 1
4
041312 1” - int. 82 mm 1 042302 C - 1"- int. 82 mm 1
ELETTROVALVOLA GAS ELETTROVALVOLA GAS
NORMALMENTE CHIUSA NORMALMENTE APERTA

6 6
bar bar

Serie M 16/RMO NA
Serie M 16/RMO NC

II 3G - II 3D II 3G - II 3D
A norma EN 161 CL . A Gr. 2
A riarmo manuale (chiude togliendo alimentazione)
A riarmo manuale (chiude dando alimentazione)
Corpo in ottone
Alimentazione : 230 V - 50÷60 Hz Corpo in ottone
a richiesta 12 V, 24 V, 110 V Alimentazione : 230 V - 50÷60 Hz
Tempo di chiusura : < 1S a richiesta 12 V, 24 V, 110 V
T. ambiente : -20° C + 60° C T. ambiente : -15° C + 60° C
P. E. max : 6 bar P. E. max : 6 bar
Grado di protezione : IP 65 Grado di protezione : IP 65
COD. VERSIONE CONF. NOTE COD. VERSIONE CONF. NOTE
042316 1/2” - int. 66 mm 1 042313 1/2” - int. 66 mm 1 67,02
042317 3/4” - int. 66 mm 1 042314 3/4” - int. 66 mm 1 67,02
042318 1” - int. 82 mm 1 042315 1” - int. 82 mm 1 82,93

ELETTROVALVOLA GAS NORMALMENTE CHIUSA E NORMALMENTE APERTA
6 A norma EN 161 CL . A Gr. 2
bar A riarmo manuale (chiude dando alimentazione)
A - B Corpo in ottone
Alimentazione : 230 V - 50÷60 Hz
a richiesta 12 V, 24 V, 110 V
C Tempo di chiusura : < 1S
T.ambiente : -20° C + 60° C
P. E. max : 6 bar
Grado di protezione : IP 65
COD. VERSIONE CONF. NOTE
Serie M 16/RMO NA/NC 042330 A - CR 02 - 1/2” - int. 66 mm 1
042331 B - CR 03 - 3/4” -int. 66 mm 1
II 3G - II 3D 042332 C - CR 04 - 1” - int. 82 mm 1

78 s r l s r l
