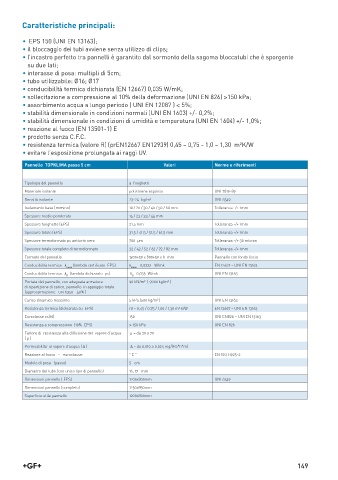

Caratteristiche principali:

• EPS 150 (UNI EN 13163);
• il bloccaggio dei tubi avviene senza utilizzo di clips;
• l’incastro perfetto tra pannelli è garantito dal sormonto della sagoma bloccatubi che è sporgente
su due lati;
• interasse di posa: multipli di 5cm;
• tubo utilizzabile: Ø16; Ø17
• conducibilità termica dichiarata (EN 12667) 0,035 W/mK;
• sollecitazione a compressione al 10% della deformazione (UNI EN 826) >150 kPa;
• assorbimento acqua a lungo periodo ( UNI EN 12087 ) < 5%;
• stabilità dimensionale in condizioni normali (UNI EN 1603) +/- 0,2%;
• stabilità dimensionale in condizioni di umidità e temperatura (UNI EN 1604) +/- 1,0%;
• reazione al fuoco (EN 13501-1) E
• prodotto senza C.F.C.
• resistenza termica (valore R) (prEN12667 EN12939) 0,45 – 0,75 - 1,0 – 1,30 m²K/W
• evitare l’esposizione prolungata ai raggi UV. 3

Pannello TOPKLIMA passo 5 cm Valori Norme e riferimenti

Tipologia del pannello a funghetti
Materiale isolante polistirene espanso UNI 7819-89
Densità isolante 23-24 kg/m 3 UNI 6349
Isolamento base (mimino) 10 / 20 / 30 / 40 / 50 / 60 mm Tolleranza -/+ 1mm
Spessore medio ponderato 14 / 23 / 33 / 44 mm
Spessore funghetto (EPS) 21,5 mm Tolleranza -/+ 1mm
Spessore totale (EPS) 31,5 / 41,5 / 51,5 / 61,5 mm Tolleranza -/+ 1mm
Spessore termoformato ps antiurto nero 700 μm Tolleranza -/+ 30 micron
Spessore totale completo di termoformato 32 / 42 / 52 / 62 / 72 / 82 mm Tolleranza -/+ 1mm
Formato del pannello 1200+50 x 800+50 x h mm Pannello con fondo liscio
Conducibilità termica Ȝ (lambda certificato EPS) Ȝ 0,0332 W/mk EN 12667 – UNI EN 13163
mean mean
Conducibilità termica Ȝ (lambda dichiarato ps) Ȝ 0,035 W/mk UNI EN 13163
D
D
2
Portata del pannello, con adeguata armatura 90 kN/m ( 9000 kg/m )
2
di ripartizione di carico, pannello in appoggio totale
(approssimazione: uni 6350 - 40% )
Carico dinamico massimo 5 kPa (500 kg/m ) UNI EN 13163
2
2
Resistenza termica (dichiarata su EPS) rd = 0,45 / 0,75 / 1,00 / 1,30 m k/W EN 12667 – UNI EN 13163
Euroclasse cs(10) 150 UNI EN826 – UNI EN 13163
Resistenza a compressione (10% EPS) > 150 kPa UNI EN 826
Fattore di resistenza alla diffusione del vapore d’acqua μ = da 30 a 70
( μ )
Permeabilita’ al vapore d’acqua ( ' ) ' = da 0,010 a 0,024 mg/(Pa*h*m)
Reazione al fuoco - euroclasse: " E " EN ISO 11925-2
Modulo di posa (passo) 5 cm
Diametro del tubo (con unico tipo di pannello) 16, 17 mm
Dimensioni pannello ( EPS) 1200x800mm UNI 6349
Dimensioni pannello (completo) 1250x850mm
Superficie utile pannello 1200x800mm
