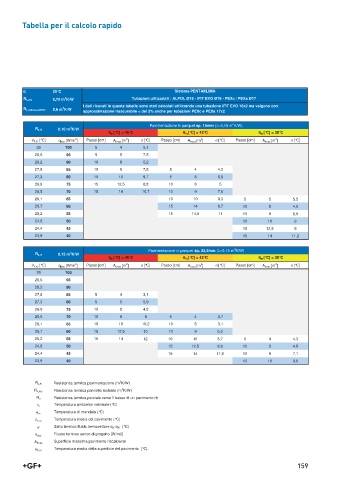

Tabella per il calcolo rapido

T T i 20°C Sistema PENTAKLIMA
2
R OO,Ins 0,75 m K/W Tubazioni utilizzabili : ALPOL Ø16 - iFIT EVO Ø16 - PEXc / PEXa Ø17
I dati ricavati in questa tabella sono stati calcolati utilizzando una tubazione iFIT EVO 16x2 ma valgono con
2
R OO,solaio+soffitto 0,6 m K/W approssimazione trascurabile < del 2% anche per tubazioni PEXc e PEXa 17x2
2
Pavimentazione in parquet sp. 15mm (O=0,15 m K/W)
2
R OO B 0,10 m K/W
T T m [°C] = 46°C T T m [°C] = 42°C T T m [°C] = 38°C
2
T F,m [°C] q des [W/m ] 2 Passo [cm] A fmax [m ] 2 V [°C] Passo [cm] A fmax [m ] 2 V [°C] Passo [cm] A fmax [m ] V [°C]
29 100 5 4 5,1
3
28,6 95 5 5 7,5
28,2 90 10 8 5,2
27,8 85 10 9 7,8 5 4 4,2
27,3 80 10 10 9,7 5 5 6,5
26,9 75 15 12,5 8,8 10 8 5
26,5 70 15 14 10,7 10 9 7,6
26,1 65 10 10 9,3 5 5 5,5
25,7 60 15 14 8,7 10 8 4,8
25,2 55 15 14,5 11 10 9 6,9
24,8 50 10 10 9
24,4 45 15 12,5 9
23,9 40 15 14 11,2

2
Pavimentazione in parquet sp. 22,5mm (O=0,15 m K/W)
2
R OO B 0,15 m K/W
T T m [°C] = 46°C T T m [°C] = 42°C T T m [°C] = 38°C
2
T F,m [°C] q des [W/m ] 2 Passo [cm] A fmax [m ] 2 V [°C] Passo [cm] A fmax [m ] 2 V [°C] Passo [cm] A fmax [m ] V [°C]
29 100
28,6 95
28,2 90
27,8 85 5 4 3,1
27,3 80 5 5 5,9
26,9 75 10 8 4,8
26,5 70 10 9 8 5 4 3,7
26,1 65 10 10 10,2 10 8 3,1
25,7 60 15 12,5 10 10 9 6,2
25,2 55 15 14 12 10 10 8,7 5 4 4,3
24,8 50 15 12,5 8,9 10 8 4,5
24,4 45 15 14 11,6 10 9 7,1
23,9 40 10 10 9,6

2
R O B Resistenza termica pavimentazione (m K/W)
2
R O Ins Resistenza termica pannello isolante (m K/W)
Resistenza termica parziale verso il basso di un pavimento ris
R u
Temperatura ambiente nominale (°C)
T i
Temperatura di mandata (°C)
T m
Temperatura media del pavimento (°C)
T F,m
V Salto termico fluido termovettore q V -q R (°C)
Flusso termico aerico di progetto [W/m2]
T des
Superficie massima pavimento riscaldante
A fmax
Temperatura media della superficie del pavimento [°C].
T F,m
