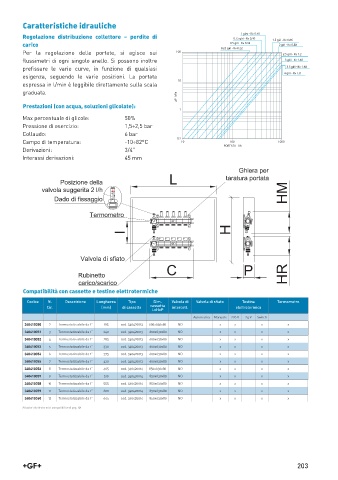

Caratteristiche idrauliche

Regolazione distribuzione collettore – perdite di 1 giro - Kv 0.48
0.75 giri - Kv 0.40
1.5 giri - Kv 0.66
carico 0.5 giri - Kv 0.32 2 giri - Kv 0.88
0.25 giri - Kv 0.22
Per la regolazione delle portate, si agisce sui 100 2.5 giri - Kv 1.2
flussimetri di ogni singolo anello. Si possono inoltre 3 giri - Kv 1.48
prefissare le varie curve, in funzione di qualsiasi 3.5 giri - Kv 1.68
esigenza, seguendo le varie posizioni. La portata 4 giri - Kv 1.8
10
espressa in l/min è leggibile direttamente sulla scala
graduata.
¨P kPa
Prestazioni (con acqua, soluzioni glicolate):
1
Max percentuale di glicole: 50%
Pressione di esercizio: 1,5÷2,5 bar
Collaudo: 6 bar
0,1
Campo di temperatura: -10÷82°C 10 100 1000
PORTATA l/h
Derivazioni: 3/4” 3
Interassi derivazioni: 45 mm

Compatibilità con cassette e testine elettrotermiche

Codice N. Descrizione Lunghezza Tipo Dim. Valvola di Valvola di sfiato Testina Termometro
cassetta
Cir. (mm) di cassetta intercett. elettrotermica
LxHxP
Automatica Manuale 220 V 24 V Switch
340410050 2 Termostatizzabile da 1" 195 cod. 340420013 600x630x80 NO x x x x
340410051 3 Termostatizzabile da 1" 240 cod. 340420013 600x630x80 NO x x x x
340410052 4 Termostatizzabile da 1" 285 cod. 340420013 600x630x80 NO x x x x
340410053 5 Termostatizzabile da 1" 330 cod. 340420013 600x630x80 NO x x x x
340410054 6 Termostatizzabile da 1" 375 cod. 340420013 600x630x80 NO x x x x
340410055 7 Termostatizzabile da 1" 420 cod. 340420013 600x630x80 NO x x x x
340410056 8 Termostatizzabile da 1" 465 cod. 340420014 850x630x80 NO x x x x
340410057 9 Termostatizzabile da 1" 510 cod. 340420014 850x630x80 NO x x x x
340410058 10 Termostatizzabile da 1" 555 cod. 340420014 850x630x80 NO x x x x
340410059 11 Termostatizzabile da 1" 600 cod. 340420014 850x630x80 NO x x x x
340410060 12 Termostatizzabile da 1" 645 cod. 340420014 850x630x80 NO x x x x
Attuatori elettrotermici compatibili vedi pag. 101
