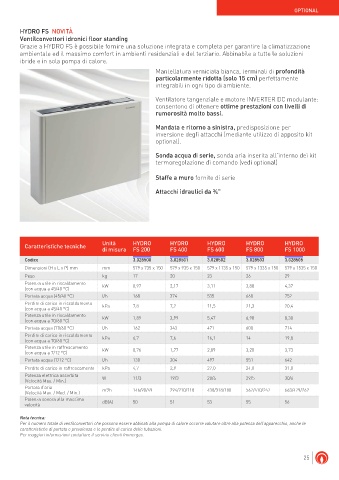

Page 25 - IMMERGAS - MAGIS COMBO

OPTIONAL

HYDRO FS NOVITÀ
Ventilconvettori idronici floor standing
Grazie a HYDRO FS è possibile fornire una soluzione integrata e completa per garantire la climatizzazione
ambientale ed il massimo comfort in ambienti residenziali e del terziario. Abbinabile a tutte le soluzioni
ibride e in sola pompa di calore.
Mantellatura verniciata bianca, terminali di profondità
particolarmente ridotta (solo 15 cm) perfettamente
integrabili in ogni tipo di ambiente.

Ventilatore tangenziale e motore INVERTER DC modulante:
consentono di ottenere ottime prestazioni con livelli di
rumorosità molto bassi.

Mandata e ritorno a sinistra, predisposizione per
inversione degli attacchi (mediante utilizzo di apposito kit
optional).

Sonda acqua di serie, sonda aria inserita all’interno dei kit
termoregolazione di comando (vedi optional)

Staffe a muro fornite di serie

Attacchi idraulici da ¾"

Caratteristiche tecniche Unità HYDRO HYDRO HYDRO HYDRO HYDRO
di misura FS 200 FS 400 FS 600 FS 800 FS 1000
Codice 3.028500 3.028501 3.028502 3.028503 3.028505
Dimensioni (H x L x P) mm mm 579 x 735 x 150 579 x 935 x 150 579 x 1135 x 150 579 x 1335 x 150 579 x 1535 x 150
Peso kg 17 20 23 26 29
Potenza utile in riscaldamento kW 0,97 2,17 3,11 3,88 4,37
(con acqua a 45/40 °C)
Portata acqua (45/40 °C) l/h 168 374 535 668 752
Perdite di carico in riscaldamento kPa 7,8 7,2 11,5 21,3 20,4
(con acqua a 45/40 °C)
Potenza utile in riscaldamento kW 1,89 3,99 5,47 6,98 8,30
(con acqua a 70/60 °C)
Portata acqua (70/60 °C) l/h 162 343 471 600 714
Perdite di carico in riscaldamento kPa 6,7 7,6 16,1 14 19,8
(con acqua a 70/60 °C)
Potenza utile in raffrescamento kW 0,76 1,77 2,89 3,20 3,73
(con acqua a 7/12 °C)
Portata acqua (7/12 °C) l/h 130 304 497 551 642
Perdite di carico in raffrescamento kPa 4,7 2,9 27,0 24,0 31,0
Potenza elettrica assorbita
(Velocità Max. / Min.) W 11/3 19/3 20/4 29/5 30/6
Portata d’aria m /h 146/90/49 294/210/118 438/318/180 567/410/247 663/479/262
3
(Velocità Max. / Med. / Min.)
Potenza sonora alla massima dB(A) 50 51 53 55 56
velocità
Nota tecnica:
Per il numero totale di ventilconvettori che possono essere abbinati alla pompa di calore occorre valutare oltre alla potenza dell’apparecchio, anche le
caratteristiche di portata e prevalenza e le perdite di carico delle tubazioni.
Per maggiori informazioni contattare il servizio clienti Immergas.
