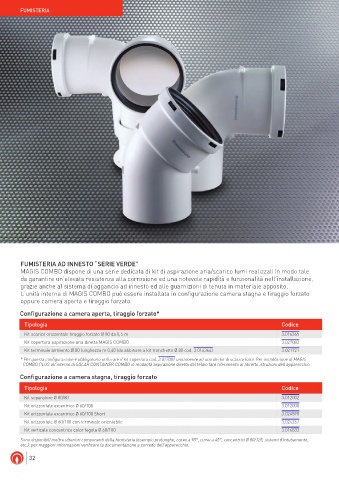

Page 32 - IMMERGAS - MAGIS COMBO

FUMISTERIA

FUMISTERIA AD INNESTO “SERIE VERDE”
MAGIS COMBO dispone di una serie dedicata di kit di aspirazione aria/scarico fumi realizzati in modo tale
da garantire un’elevata resistenza alla corrosione ed una notevole rapidità e funzionalità nell’installazione,
grazie anche al sistema di aggancio ad innesto ed alle guarnizioni di tenuta in materiale apposito.
L’unità interna di MAGIS COMBO può essere installata in configurazione camera stagna e tiraggio forzato
oppure camera aperta e tiraggio forzato.
Configurazione a camera aperta, tiraggio forzato*

Tipologia Codice
Kit scarico orizzontale tiraggio forzato Ø 80 da 0,5 m 3.016365
Kit copertura aspirazione aria diretta MAGIS COMBO 3.027082
Kit terminale antivento Ø 80 lunghezza m 0,40 (da abbinare a kit tronchetto Ø 80 cod. 3.016364) 3.021721
* Per questa configurazione è obbligatorio utilizzare il kit copertura cod. 3.027082 unitamente ad uno dei kit di scarico fumi. Per installazione di MAGIS
COMBO PLUS all’interno di SOLAR CONTAINER COMBO in modalità aspirazione diretta dal telaio fare riferimento al libretto istruzioni dell’apparecchio.
Configurazione a camera stagna, tiraggio forzato

Tipologia Codice
Kit separatore Ø 80/80 3.012002
Kit orizzontale excentrico Ø 60/100 3.012000
Kit orizzontale excentrico Ø 60/100 Short 3.024598
Kit orizzontale Ø 60/100 con terminale orientabile 3.024267
Kit verticale concentrico color tegola Ø 60/100 3.016833
Sono disponibili inoltre ulteriori componenti della fumisteria (esempio prolunghe, curve a 90°, curve a 45°, concentrici Ø 80/125, sistemi d’intubamento,
etc.); per maggiori informazioni verificare la documentazione a corredo dell’apparecchio.
