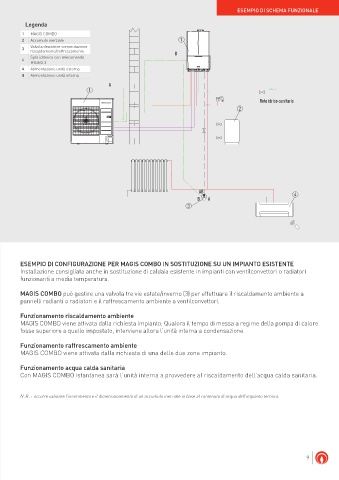

ESEMPIO DI SCHEMA FUNZIONALE

Legenda
1 MAGIS COMBO
2 Accumulo inerziale 1
Valvola deviatrice commutazione
3
riscaldamento/raffrescamento B
Split idronico con telecomando
4
HYDRO 3
A Alimentazione unità esterna
B Alimentazione unità interna
A
1
Rete idrico-sanitaria
2

AB 4
B A
3

ESEMPIO DI CONFIGURAZIONE PER MAGIS COMBO IN SOSTITUZIONE SU UN IMPIANTO ESISTENTE
Installazione consigliata anche in sostituzione di caldaia esistente in impianti con ventilconvettori o radiatori
funzionanti a media temperatura.

MAGIS COMBO può gestire una valvola tre vie estate/inverno (3) per effettuare il riscaldamento ambiente a
pannelli radianti o radiatori e il raffrescamento ambiente a ventilconvettori.

Funzionamento riscaldamento ambiente
MAGIS COMBO viene attivata dalla richiesta impianto. Qualora il tempo di messa a regime della pompa di calore
fosse superiore a quello impostato, interviene allora l’unità interna a condensazione.

Funzionamento raffrescamento ambiente
MAGIS COMBO viene attivata dalla richiesta di una delle due zone impianto.

Funzionamento acqua calda sanitaria
Con MAGIS COMBO istantanea sarà l’unità interna a provvedere al riscaldamento dell’acqua calda sanitaria.

N.B.: occorre valutare l’inserimento e il dimensionamento di un accumulo inerziale in base al contenuto di acqua dell’impianto termico.
