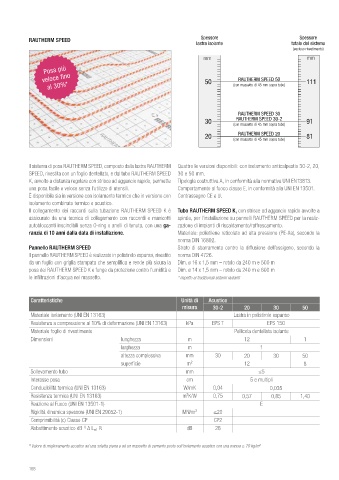

Page 167 - REHAU - LISTINO 2020

Spessore Spessore
RAUTHERM SPEED
lastra isolante totale del sistema
(escluso rivestimento)
mm mm
Posa più
veloce fino 50 RAUTHERM SPEED 50 111
al 30%* (con massetto di 45 mm sopra tubo)

RAUTHERM SPEED 30
30 RAUTHERM SPEED 30-2 91
(con massetto di 45 mm sopra tubo)
RAUTHERM SPEED 20
20 81
(con massetto di 45 mm sopra tubo)

Il sistema di posa RAUTHERM SPEED, composto dalla lastra RAUTHERM Quattro le versioni disponibili: con isolamento anticalpestio 30-2, 20,
SPEED, rivestita con un foglio dentellato, e dal tubo RAUTHERM SPEED 30 e 50 mm.
K, avvolto a distanza regolare con strisce ad aggancio rapido, permette Tipologia costruttiva A, in conformità alla normativa UNI EN13813.
una posa facile e veloce senza l’utilizzo di utensili. Comportamento al fuoco classe E, in conformità alla UNI EN 13501.
È disponibile sia in versione con isolamento termico che in versione con Contrassegno CE e U.
isolamento combinato termico e acustico.
Il collegamento dei raccordi sulla tubazione RAUTHERM SPEED K è Tubo RAUTHERM SPEED K, con strisce ad aggancio rapido avvolte a
assicurato da una tecnica di collegamento con raccordi e manicotti spirale, per l’installazione su pannelli RAUTHERM SPEED per la realiz-
autobloccanti inscindibili senza O-ring o anelli di tenuta, con una ga- zazione di impianti di riscaldamento/raffrescamento.
ranzia di 10 anni dalla data di installazione. Materiale: polietilene reticolato ad alta pressione (PE-Xa), secondo la
norma DIN 16892.
Pannello RAUTHERM SPEED Strato di sbarramento contro la diffusione dell’ossigeno, secondo la
Il pannello RAUTHERM SPEED è realizzato in polistirolo espanso, rivestito norma DIN 4726.
da un foglio con griglia stampata che semplifica e rende più sicura la Dim. ø 16 x 1,5 mm – rotolo da 240 m e 500 m
posa dei RAUTHERM SPEED K e funge da protezione contro l’umidità e Dim. ø 14 x 1,5 mm – rotolo da 240 m e 600 m
le infiltrazioni d’acqua nel massetto. * rispetto ai tradizionali sistemi radianti

Caratteristiche Unità di Acustico
misura 30-2 20 30 50
Materiale isolamento (UNI EN 13163) Lastra in polistirolo espanso
Resistenza a compressione al 10% di deformazione (UNI EN 13163) kPa EPS T EPS 150
Materiale foglio di rivestimento Pellicola dentellata isolante
Dimensioni lunghezza m 12 1
larghezza m 1
altezza complessiva mm 30 20 30 50
superficie m² 12 8
Sollevamento tubo mm ≤5
Interasse posa cm 5 e multipli
Conducibilità termica (UNI EN 13163) W/mK 0,04 0,035
Resistenza termica (UNI EN 13163) m²K/W 0,75 0,57 0,85 1,40
Reazione al Fuoco (UNI EN 13501-1) E
Rigidità dinamica spessore (UNI EN 29052-1) MN/m³ ≤20
Comprimibilità (c) Classe CP CP2
1)
Abbattimento acustico dB Δ L w1 R dB 28

1) Valore di miglioramento acustico ad una soletta piena e ad un massetto di cemento posto sull’isolamento acustico con una massa ≥ 70 kg/m 2

168
