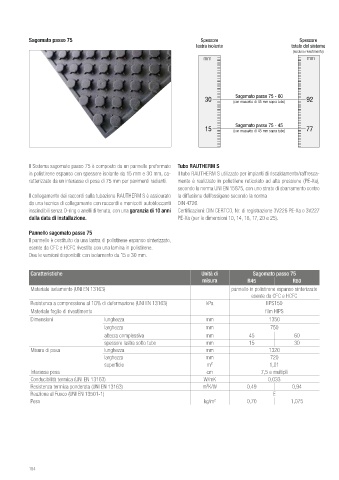

Page 183 - REHAU - LISTINO 2020

Sagomato passo 75 Spessore Spessore
lastra isolante totale del sistema
(escluso rivestimento)
mm mm

Sagomato passo 75 - 60
30 92
(con massetto di 45 mm sopra tubo)

Sagomato passo 75 - 45
15 (con massetto di 45 mm sopra tubo) 77

Il Sistema sagomato passo 75 è composto da un pannello preformato Tubo RAUTHERM S
in polistirene espanso con spessore isolante da 15 mm e 30 mm, ca- Il tubo RAUTHERM S utilizzato per impianti di riscaldamento/raffresca-
ratterizzato da un interasse di posa di 75 mm per pavimenti radianti. mento è realizzato in polietilene reticolato ad alta pressione (PE-Xa),
secondo la norma UNI EN 15875, con uno strato di sbarramento contro
Il collegamento dei raccordi sulla tubazione RAUTHERM S è assicurato la diffusione dell’ossigeno secondo la norma
da una tecnica di collegamento con raccordi e manicotti autobloccanti DIN 4726.
inscindibili senza O-ring o anelli di tenuta, con una garanzia di 10 anni Certificazioni: DIN CERTCO, Nr. di registrazione 3V226 PE-Xa o 3V227
dalla data di installazione. PE-Xa (per le dimensioni 10, 14, 16, 17, 20 e 25).

Pannello sagomato passo 75
Il pannello è costituito da una lastra di polistirene espanso sinterizzato,
esente da CFC e HCFC rivestito con una lamina in polistirene.
Due le versioni disponibili: con isolamento da 15 e 30 mm.

Caratteristiche Unità di Sagomato passo 75
misura R45 R60
Materiale isolamento (UNI EN 13163) pannello in polistirene espanso sinterizzato
esente da CFC e HCFC
Resistenza a compressione al 10% di deformazione (UNI EN 13163) kPa EPS150
Materiale foglio di rivestimento film HIPS
Dimensioni lunghezza mm 1350
larghezza mm 750
altezza complessiva mm 45 60
spessore lastra sotto tubo mm 15 30
Misura di posa lunghezza mm 1320
larghezza mm 720
superficie m² 1,01
Interasse posa cm 7,5 e multipli
Conducibilità termica (UNI EN 13163) W/mK 0,033
Resistenza termica ponderata (UNI EN 13163) m²K/W 0,49 0,94
Reazione al Fuoco (UNI EN 13501-1) E
Peso kg/m 2 0,70 1,075

184
