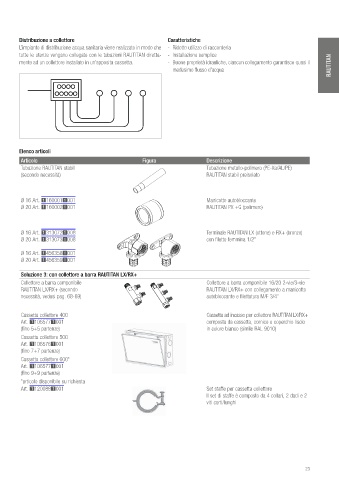

Page 25 - REHAU - LISTINO 2020

Distribuzione a collettore Caratteristiche
L’impianto di distribuzione acqua sanitaria viene realizzato in modo che - Ridotto utilizzo di raccorderia
tutte le utenze vengano collegate con le tubazioni RAUTITAN diretta- - Installazione semplice
mente ad un collettore installato in un’apposita cassetta. - Buone proprietà idrauliche, ciascun collegamento garantisce quasi il RAUTITAN
medesimo flusso d’acqua

Elenco articoli
Articolo Figura Descrizione
Tubazione RAUTITAN stabil Tubazione metallo-polimero (PE-Xa/AL/PE)
(secondo necessità) RAUTITAN stabil preisolato

Ø 16 Art. 11600011001 Manicotto autobloccante
Ø 20 Art. 11600021001 RAUTITAN PX +G (polimero)

Ø 16 Art. 13130721008 Terminale RAUTITAN LX (ottone) e RX+ (bronzo)
Ø 20 Art. 13130731008 con filetto femmina 1/2”

Ø 16 Art. 14563581001
Ø 20 Art. 14563591001

Soluzione 3: con collettore a barra RAUTITAN LX/RX+
Collettore a barra componibile Collettore a barra componibile 16/20 2-vie/3-vie
RAUTITAN LX/RX+ (secondo RAUTITAN LX/RX+ con collegamento a manicotto
necessità, vedasi pag. 68-69) autobloccante e filettatura M/F 3/4”

Cassetta collettore 400 Cassetta ad incasso per collettore RAUTITAN LX/RX+
Art. 11065771001 composta da cassetta, cornice e coperchio liscio
(fino 5+5 partenze) in colore bianco (simile RAL 9010)
Cassetta collettore 500
Art. 11065761001
(fino 7+7 partenze)
Cassetta collettore 600*
Art. 11065771001
(fino 9+9 partenze)
*articolo disponibile su richiesta
Art. 11200881001 Set staffe per cassetta collettore
Il set di staffe è composto da 4 collari, 2 dadi e 2
viti corti/lunghi

23
