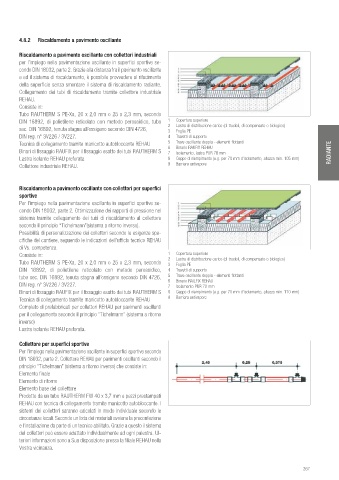

4.8.2 Riscaldamento a pavimento oscillante

Riscaldamento a pavimento oscillante con collettori industriali
per l’impiego nella pavimentazione oscillante in superfici sportive se-
condo DIN 18032, parte 2. Grazie alla distanza fra il pavimento oscillante
e ed il sistema di riscaldamento, è possibile provvedere al rifacimento
della superficie senza smontare il sistema di riscaldamento radiante.
Collegamento dei tubi di riscaldamento tramite collettore industriale
REHAU.
Consiste in:
Tubo RAUTHERM S PE-Xa, 20 x 2,0 mm o 25 x 2,3 mm, secondo
DIN 16892, di polietilene reticolato con metodo perossidico, tubo 1 Copertura superiore
2 Lastra di distribuzione carico (di trucioli, di compensato o biologico)
sec. DIN 16892, tenuta stagna all’ossigeno secondo DIN 4726, 3 Foglia PE
DIN reg. n° 3V226 / 3V227. 4 Travetti di supporto
Tecnica di collegamento tramite manicotto autobloccante REHAU 5 Trave oscillante doppia - elementi flottanti
6 Binario RAUFIX REHAU
Binari di fissaggio RAUFIX per il fissaggio esatto dei tubi RAUTHERM S 7 Isolamento, lastra PUR 70 mm RADIANTE
Lastra isolante REHAU preforata 8 Ceppo di riempimento (e.g. per 70 mm d’isolamento, altezza min. 105 mm)
9 Barriera antivapore
Collettore industriale REHAU.

Riscaldamento a pavimento oscillante con collettori per superfici
sportive
Per l’impiego nella pavimentazione oscillante in superfici sportive se-
condo DIN 18032, parte 2. Ottimizzazione dei rapporti di pressione nel
sistema tramite collegamento dei tubi di ri scaldamento al collettore
secondo il principio “Tichelmann”(sistema a ritorno inverso).
Possibilità di personalizzazione dei collettori secondo le esigenze spe-
cifiche del cantiere, seguendo le indicazioni dell’ufficio tecnico REHAU
di Vs. competenza.
Consiste in: 1 Copertura superiore
2 Lastra di distribuzione carico (di trucioli, di compensato o biologico)
Tubo RAUTHERM S PE-Xa, 20 x 2,0 mm o 25 x 2,3 mm, secondo 3 Foglia PE
DIN 16892, di polietilene reticolato con metodo perossidico, 4 Travetti di supporto
tubo sec. DIN 16892, tenuta stagna all’ossigeno secondo DIN 4726, 5 Trave oscillante doppia - elementi flottanti
6 Binario RAILFIX REHAU
DIN reg. n° 3V226 / 3V227. 7 Isolamento PUR 70 mm
Binari di fissaggio RAUFIX per il fissaggio esatto dei tubi RAUTHERM S 8 Ceppo di riempimento (e.g. per 70 mm d’isolamento, altezza min. 110 mm)
9 Barriera antivapore
Tecnica di collegamento tramite manicotto autobloccante REHAU
Completo di prefabbricati per collettori REHAU per pavimenti oscillanti
per il collegamento secondo il principio “Tichelmann” (sistema a ritorno
inverso)
Lastra isolante REHAU preforata.

Collettore per superfici sportive
Per l’impiego nella pavimentazione oscillante in superfici sportive secondo
DIN 18032, parte 2. Collettore REHAU per pavimenti oscillanti secondo il
principio “Tichelmann” (sistema a ritorno inverso) che consiste in:
Elemento finale
Elemento di ritorno
Elemento base del collettore
Prodotto da un tubo RAUTHERM FW 40 x 3,7 mm e pezzi prestampati
REHAU con tecnica di collegamento tramite manicotto autobloccante. I
sistemi dei collettori saranno calcolati in modo individuale secondo le
circostanze locali. Secondo un lista dei materiali avviene la preconfezione
e l’installazione da parte di un tecnico abilitato. Grazie a questo il sistema
dei collettori può essere adattato individualmente ad ogni palestra. Ul-
teriori informazioni sono a Sua disposizione presso la filiale REHAU nella
Vostra vicinanza.
