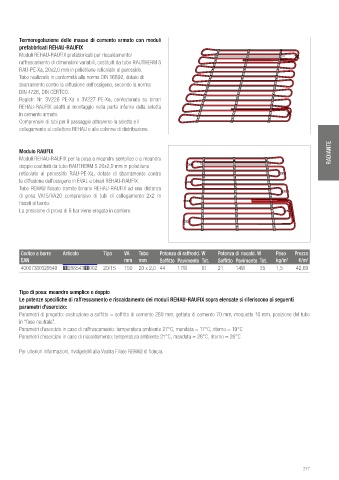

Page 276 - REHAU - LISTINO 2020
P. 276

Termoregolazione delle masse di cemento armato con moduli
        prefabbricati REHAU-RAUFIX
        Moduli REHAU-RAUFIX prefabbricati per riscaldamento/
        raffrescamento di dimensioni variabili, costituiti da tubo RAUTHERM S
        RAU-PE-Xa, 20x2,0 mm in polietilene reticolato al perossido.
        Tubo realizzato in conformità alla norma DIN 16892, dotato di
        sbarramento contro la diffusione dell’ossigeno, secondo la norma
        DIN 4726, DIN CERTCO.
        Registr. Nr. 3V226 PE-Xa o 3V227 PE-Xa, confezionato su binari
        REHAU-RAUFIX adatti al montaggio nella parte inferire della soletta
        in cemento armato.
        Comprensivi di tubi per il passaggio attraverso la soletta e il
        collegamento al collettore REHAU o alle colonne di distribuzione.

                                                                                                                     RADIANTE
        Modulo RAUFIX
        Moduli REHAU-RAUFIX per la posa a meandro semplice o a meandro
        doppio costituiti da tubo RAUTHERM S 20x2,0 mm in polietilene
        reticolato al perossido RAU-PE-Xa, dotato di sbarramento contro
        la diffusione dell’ossigeno in EVAL e binari REHAU-RAUFIX.
        Tubo REHAU fissato tramite binario REHAU-RAUFIX ad una distanza
        di posa VA15/VA20 comprensivo di tubi di collegamento 2x2 m
        fissati al bordo.
        La pressione di prova di 6 bar viene erogata in cantiere.







        Codice a barre   Articolo    Tipo    VA   Tubo   Potenza di raffredd. W  Potenza di riscald. W  Peso  Prezzo
        EAN                                  mm   mm     Soffitto Pavimento Tot.  Soffitto Pavimento Tot.  kg/m 2  €/m 2
        40007360329549 12865431002   20/15   150  20 x 2,0 44  17W      61    21    14W     35    1,5    42,69




        Tipo di posa: meandro semplice o doppio
        Le potenze specifiche di raffrescamento e riscaldamento dei moduli REHAU-RAUFIX sopra elencate si riferiscono ai seguenti
        parametri d’esercizio:
        Parametri di progetto: costruzione a soffitto = soffitto di cemento 280 mm, gettata di cemento 70 mm, moquette 10 mm, posizione del tubo
        in “fase neutrale”.
        Parametri d’esercizio in caso di raffrescamento: temperatura ambiente 27°C, mandata = 17°C, ritorno = 19°C
        Parametri d’esercizio in caso di riscaldamento: temperatura ambiente 21°C, mandata = 28°C, ritorno = 26°C


        Per ulteriori informazioni, rivolgeteVi alla Vostra Filiale REHAU di fiducia.
