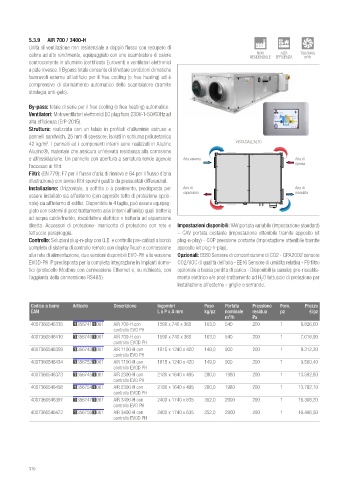

Page 309 - REHAU - LISTINO 2020

5.3.9 AIR 700 / 3400-H
Unità di ventilazione non residenziale a doppio flusso con recupero di
NON
ALTA
calore ad alto rendimento, equipaggiato con uno scambiatore di calore RESIDENZIALE EFFICIENZA 700/3400
m /h
3
controcorrente in alluminio (certificato Eurovent) e ventilatori elettronici
a pale rovesce. Il Bypass totale consente di sfruttare condizioni climatiche
favorevoli esterne all’edificio per il free cooling (o free heating) ed è
comprensivo di sbrinamento automatico dello scambiatore (tramite
strategia anti-gelo).

By-pass: totale di serie per il free cooling (o free heating) automatico.
Ventilatori: Motoventilatori elettronici EC plug fans 230V-1-50/60Hz ad
alta efficienza (ErP-2015).
Struttura: realizzata con un telaio in profilati d’alluminio estruso e
pannelli sandwich, 25 mm di spessore, isolati in schiuma poliuretanica
42 kg/m . I pannelli ed i componenti interni sono realizzati in Aluzinc VISTA DALL’ALTO
3
Aluzinc®, materiale che assicura un’elevata resistenza alla corrosione
e all’ossidazione. Un pannello con apertura a serratura rende agevole Aria esterna Aria di
l’accesso ai filtri. ripresa
Filtri: (EN 779): F7 per il flusso d’aria di rinnovo e G4 per il flusso d’aria
d’estrazione) con avviso filtri sporchi gestito da pressostati differenziali.
Installazione: Orizzontale, a soffitto o a pavimento, predisposta per Aria di Aria di
essere installato sia all’esterno (con apposito tetto di protezione opzio- espulsione mandata
nale) sia all’interno di edifici. Disponibile in 4 taglie, può essere equipag-
giato con sistemi di post trattamento aria (interni all’unita) quali batteria
ad acqua caldo/freddo, riscaldatore elettrico o batteria ad espansione
diretta. Accessori di protezione- manicotto di protezione con rete e Impostazioni disponibili: VAV portata variabile (impostazione standard)
tettuccio parapioggia. – CAV portata costante (impostazione ottenibile tramite apposito kit
Controllo: Soluzioni plug-n-play con Q.E. e controllo pre-cablati a bordo plug-n-play) - COP pressione costante (impostazione ottenibile tramite
completo di sistema di controllo remoto con display Touch e connessione apposito kit plug-n-play).
alla rete di alimentazione, due versioni disponibili EVO-PH e la versione Opzionali: EE80 Sensore di concentrazione di CO2 - QPA2002 sensore
EVOD-PH IP predisposta per la completa integrazione in impianti domo- CO2/VOC di qualità dell’aria - EE16 Sensore di umidita relativa - F9 filtro
tici (protocollo Modbus con connessione Ethernet o, su richiesta, con opzionale a bassa perdita di carico - Disponibili (a canale): pre-riscalda-
l’aggiunta della connessione RS485). mento elettrico e/o post-trattamento ad H₂O tettuccio di protezione per
installazione all'esterno - griglie e serrande.

Codice a barre Articolo Descrizione Ingombri Peso Portata Pressione Forn. Prezzo
EAN L x P x A mm kg/pz nominale residua pz €/pz
m³/h Pa
4007360546335 13567411001 AIR 700-H con 1590 x 740 x 360 103,0 540 200 1 6.826,60
controllo EVO PH
4007360546410 13567491001 AIR 700-H con 1590 x 740 x 360 103,0 540 200 1 7.016,90
controllo EVOD PH
4007360546359 13567431001 AIR 1100-H con 1815 x 1240 x 420 149,0 900 200 1 9.312,20
controllo EVO PH
4007360546434 13567521001 AIR 1100-H con 1815 x 1240 x 420 149,0 900 200 1 9.500,40
controllo EVOD PH
4007360546373 13567451001 AIR 2300-H con 2180 x 1640 x 495 280,0 1980 200 1 13.592,80
controllo EVO PH
4007360546458 13567541001 AIR 2300-H con 2180 x 1640 x 495 280,0 1980 200 1 13.782,10
controllo EVOD PH
4007360546397 13567471001 AIR 3400-H con 2400 x 1740 x 635 352,0 2900 200 1 16.306,20
controllo EVO PH
4007360546472 13567561001 AIR 3400-H con 2400 x 1740 x 635 352,0 2900 200 1 16.496,50
controllo EVOD PH

310
