Page 325 - REHAU - LISTINO 2020
P. 325

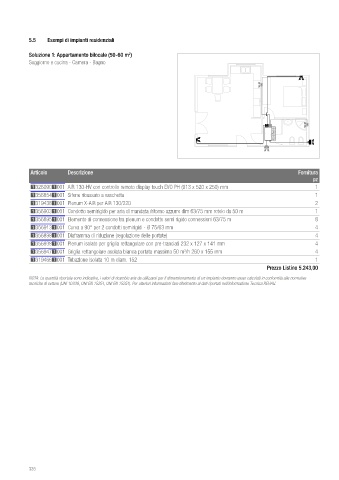

5.5 Esempi di impianti residenziali
Soluzione 1: Appartamento bilocale (50-60 m )
2
Soggiorno e cucina - Camera - Bagno
Articolo Descrizione Fornitura
pz
13260901001 AIR 130-HV con controllo remoto display touch EVO PH (913 x 520 x 250) mm 1
13568541001 Sifone ribassato a vaschetta 1
13194381001 Plenum X-AIR per AIR 130/220 2
13569031001 Condotto semirigido per aria di mandata /ritorno azzurro dim 63/75 mm rotolo da 50 m 1
13568951001 Elemento di connessione tra plenum e condotto semi rigido connessioni 63/75 m 8
13569131001 Curva a 90° per 2 condotti semirigidi - Ø 75/63 mm 4
13568981001 Diaframma di riduzione (regolazione delle portate) 4
13569381001 Plenum isolato per griglia rettangolare con pre-tranciati 232 x 127 x 141 mm 4
13569471001 Griglia rettangolare asolata bianca portata massima 50 m /h 260 x 155 mm 4
3
13194661001 Tubazione isolata 10 m diam. 152 1
Prezzo Listino 5.243,00
NOTA: Le quantità riportate sono indicative, i valori di ricambio aria da utilizzarsi per il dimensionamento di un impianto dovranno esser calcolati in conformità alle normative
tecniche di settore (UNI 10339, UNI EN 15251, UNI EN 15251). Per ulteriori informazioni fare riferimento ai dati riportati nell’informazione Tecnica REHAU.
326
