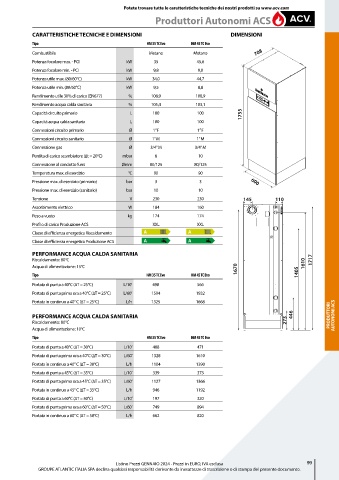

Page 101 - ACV - LISTINO ACS 2024

Potete trovare tutte le caratteristiche tecniche dei nostri prodotti su www.acv.com
Produttori Autonomi ACS

CARATTERISTICHE TECNICHE E DIMENSIONI DIMENSIONI
Tipo HM 35 TC Evo HM 45 TC Evo
Combustibile Metano Metano 708
Potenza focolare max. - PCI kW 35 45,6
Potenza focolare min. - PCI kW 9,8 9,0
Potenza utile max. (80/60°C) kW 34,0 44,7
Potenza utile min. (80/60°C) kW 9,5 8,8
Rendimento utile 30% di carico (EN677) % 108,9 108,9
Rendimento acqua calda sanitaria % 105,4 103,1
Capacità circuito primario L 100 100 1755
Capacità acqua calda sanitaria L 100 100
Connessioni circuito primario Ø 1” F 1” F
Connessioni circuito sanitario Ø 1” M 1” M
Connessione gas Ø 3/4” M 3/4” M
Perdita di carico scambiatore (∆t = 20°C) mbar 6 10
Connessione al condotto fumi Ømm 80/125 80/125
Temperatura max. di esercizio °C 90 90
Pressione max. di esercizio (primario) bar 3 3 600
Pressione max. di esercizio (sanitario) bar 10 10
Tensione V 230 230 145 110
Assorbimento elettrico W 184 160
Peso a vuoto kg 174 174
Profilo di carico Produzione ACS XXL XXL
Classe di efficienza energetica Riscaldamento A A
Classe di efficienza energetica Produzione ACS A A

PERFORMANCE ACQUA CALDA SANITARIA
Riscaldamento: 80°C 1717
Acqua di alimentazione: 15°C 1670 1610
Tipo HM 35 TC Evo HM 45 TC Evo 1405
Portata di punta a 40°C (∆T = 25°C) L/10’ 490 566
Portata di punta prima ora a 40°C (∆T = 25°C) L/60’ 1594 1932
Portata in continuo a 40° C (∆T = 25°C) L/h 1325 1668
Performance acqua calda sanitaria
PERFORMANCE ACQUA CALDA SANITARIA 446 PRODUTTORI AUTONOMI ACS
Riscaldamento: 80°C 273
Acqua di alimentazione: 10°C
Tipo HM 35 TC Evo HM 45 TC Evo

Portata di punta a 40°C (∆T = 30°C) L/10’ 408 471
Portata di punta prima ora a 40°C (∆T = 30°C) L/60’ 1328 1610
Portata in continuo a 40° C (∆T = 30°C) L/h 1104 1390
Portata di punta a 45°C (∆T = 35°C) L/10’ 339 373
Portata di punta prima ora a 45°C (∆T = 35°C) L/60’ 1127 1366
Portata in continuo a 45° C (∆T = 35°C) L/h 946 1192
Portata di punta a 60°C (∆T = 50°C) L/10’ 197 320
Portata di punta prima ora a 60°C (∆T = 50°C) L/60’ 749 894
Portata in continuo a 60° C (∆T = 50°C) L/h 662 820

Listino Prezzi GENNAIO 2024 - Prezzi in EURO, IVA esclusa 99
GROUPE ATLANTIC ITALIA SPA declina qualsiasi responsabilità derivante da inesattezze di trascrizione o di stampa del presente documento.
