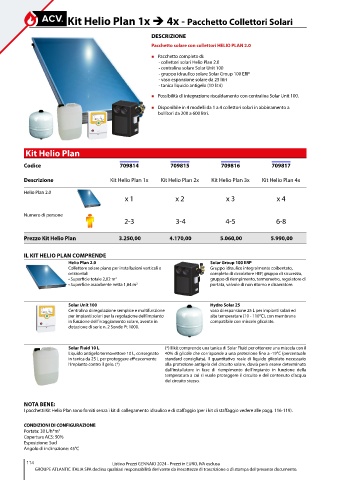

Page 116 - ACV - LISTINO ACS 2024

Kit Helio Plan 1x è 4x - Pacchetto Collettori Solari

DESCRIZIONE
Pacchetto solare con collettori HELIO PLAN 2.0

„ Pacchetto completo di:
- collettori solari Helio Plan 2.0
- centralina solare Solar Unit 100

- gruppo idraulico solare Solar Group 100 ERP
- vaso espansione solare da 25 litri
- tanica liquido antigelo (10 litri)
„ Possibilità di integrazione riscaldamento con centralina Solar Unit 100.

„ Disponibile in 4 modelli da 1 a 4 collettori solari in abbinamento a
bollitori da 200 a 600 litri.

Kit Helio Plan

Codice 709814 709815 709816 709817

Descrizione Kit Helio Plan 1x Kit Helio Plan 2x Kit Helio Plan 3x Kit Helio Plan 4x

Helio Plan 2.0
x 1 x 2 x 3 x 4

Numero di persone
2-3 3-4 4-5 6-8

Prezzo Kit Helio Plan 3.250,00 4.170,00 5.060,00 5.990,00

IL KIT HELIO PLAN COMPRENDE
Helio Plan 2.0 Solar Group 100 ERP
Collettore solare piano per installazioni verticali e Gruppo idraulico integralmente coibentato,
orizzontali completo di circolatore HEP, gruppo di sicurezza,
• Superficie totale 2,02 m 2 gruppo di riempimento, termometro, regolatore di
• Superficie assorbente netta 1,84 m 2 portata, valvole di non ritorno e disaeratore.

Solar Unit 100 Hydro Solar 25
Centralina di regolazione semplice e multifunzione vaso di espansione 25 L per impianti solari ed
per impianti solari per la regolazione dell’impianto alte temperature (10 - 110°C), con membrana
in funzione dell’irraggiamento solare, avente in compatibile con miscele glicolate.
dotazione di serie n. 2 Sonde Pt 1000.

Solar Fluid 10 L (*) Il kit comprende una tanica di Solar Fluid per ottenere una miscela con il
Liquido antigelo termovettore 10 L, consegnato 40% di glicole che corrisponde a una protezione fino a -19°C (percentuale
in tanica da 25 L per proteggere efficacemente standard consigliata). Il quantitativo reale di liquido glicolato necessario
l’impianto contro il gelo. (*) alla protezione antigelo del circuito solare, dovrà però essere determinato
dall’installatore in fase di riempimento dell’impianto in funzione della
temperatura a cui si vuole proteggere il circuito e del contenuto d’acqua
del circuito stesso.

NOTA BENE:
I pacchetti Kit Helio Plan sono forniti senza i kit di collegamento idraulico e di staffaggio (per i kit di staffaggio vedere alle pagg. 116-119).

CONDIZIONI DI CONFIGURAZIONE
2
Portata: 30 L/h*m
Copertura ACS: 50%
Esposizione: Sud
Angolo di inclinazione: 45°C

114 Listino Prezzi GENNAIO 2024 - Prezzi in EURO, IVA esclusa
GROUPE ATLANTIC ITALIA SPA declina qualsiasi responsabilità derivante da inesattezze di trascrizione o di stampa del presente documento.
