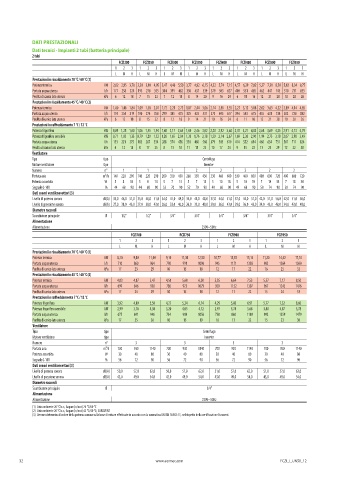

Page 34 - AERMEC - CATALOGO PRODOTTI 2024

VENTILCONVETTORI

DATI PRESTAZIONALI
Dati tecnici - Impianti 2 tubi (batteria principale)
2 tubi
FCZI200 FCZI250 FCZI300 FCZI350 FCZI400 FCZI450 FCZI500 FCZI550
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
L M H L M H L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 2,02 2,95 3,70 2,20 3,18 4,05 3,47 4,46 5,50 3,77 4,92 6,15 4,32 5,74 7,15 4,57 6,29 7,82 5,27 7,31 8,50 5,82 8,34 9,75
Portata acqua utenza l/h 177 258 324 193 278 355 304 391 482 330 431 539 379 503 627 400 551 685 462 641 745 510 731 855
Perdita di carico lato utenza kPa 6 12 18 7 15 23 7 12 18 8 14 20 9 16 24 6 11 16 12 21 28 10 20 26
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 1,00 1,46 1,84 1,09 1,58 2,01 1,72 2,21 2,73 1,87 2,44 3,06 2,14 2,85 3,55 2,27 3,12 3,88 2,62 3,63 4,22 2,89 4,14 4,85
Portata acqua utenza l/h 174 254 319 190 274 350 299 385 475 325 425 531 373 495 617 394 543 675 455 631 734 502 720 842
Perdita di carico lato utenza kPa 6 12 18 8 15 22 8 12 18 9 14 21 10 16 24 6 11 16 12 21 28 10 20 26
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 0,89 1,28 1,60 1,06 1,55 1,94 1,68 2,17 2,65 1,89 2,46 3,02 2,20 2,92 3,60 2,41 3,21 4,03 2,68 3,69 4,25 2,91 4,13 4,79
Potenza frigorifera sensibile kW 0,71 1,05 1,33 0,79 1,20 1,52 1,26 1,65 2,04 1,33 1,76 2,18 1,59 2,14 2,67 1,69 2,30 2,90 1,94 2,73 3,18 2,07 2,98 3,49
Portata acqua utenza l/h 153 221 275 182 267 334 288 374 456 350 460 560 379 503 619 414 552 694 460 634 731 501 711 824
Perdita di carico lato utenza kPa 6 12 18 8 17 25 8 13 18 11 18 25 10 17 24 9 15 22 13 23 29 12 22 28
Ventilatore
Tipo tipo Centrifugo
Motore ventilatore tipo Inverter
Numero n° 1 1 2 2 2 2 2 2
Portata aria m³/h 140 220 290 140 220 290 260 350 450 260 350 450 330 460 600 330 460 600 400 600 720 400 600 720
Potenza assorbita W 5 8 14 5 8 14 5 7 13 5 7 13 5 10 18 5 10 18 7 18 34 7 18 38
Segnale 0-10V % 44 68 90 44 68 90 52 70 90 52 70 90 49 68 90 49 68 90 50 74 90 50 74 90
Dati sonori ventilconvettori (3)
Livello di potenza sonora dB(A) 35,0 46,0 51,0 35,0 46,0 51,0 34,0 41,0 48,0 34,0 41,0 48,0 37,0 44,0 51,0 37,0 44,0 51,0 42,0 51,0 56,0 42,0 51,0 56,0
Livello di pressione sonora dB(A) 27,0 38,0 43,0 27,0 38,0 43,0 26,0 33,0 40,0 26,0 33,0 40,0 29,0 36,0 43,0 29,0 36,0 43,0 34,0 43,0 48,0 34,0 43,0 48,0
Diametro raccordi
Scambiatore principale Ø 1/2” 1/2” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Alimentazione
Alimentazione 230V~50Hz
FCZI700 FCZI750 FCZI900 FCZI950
1 2 3 1 2 3 1 2 3 1 2 3
L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 8,10 9,80 11,00 9,10 11,30 12,50 10,77 13,35 15,14 11,20 14,42 17,10
Portata acqua utenza l/h 710 860 964 798 991 1096 945 1171 1328 982 1264 1500
Perdita di carico lato utenza kPa 17 23 29 10 15 18 12 17 22 16 25 33
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 4,03 4,87 5,47 4,50 5,60 6,20 5,35 6,64 7,53 5,57 7,17 8,50
Portata acqua utenza l/h 699 846 950 786 975 1079 930 1152 1307 967 1245 1476
Perdita di carico lato utenza kPa 17 24 29 10 15 18 12 17 22 15 24 33
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 3,92 4,89 5,50 4,27 5,34 6,14 4,29 5,00 6,91 5,77 7,32 8,60
Potenza frigorifera sensibile kW 2,99 3,76 4,30 3,20 4,05 4,72 2,97 3,78 5,68 3,80 4,87 5,78
Portata acqua utenza l/h 675 841 946 734 918 1056 738 860 1189 992 1259 1479
Perdita di carico lato utenza kPa 17 25 30 10 15 19 10 13 22 15 23 30
Ventilatore
Tipo tipo Centrifugo
Motore ventilatore tipo Inverter
Numero n° 3 3 3 3
Portata aria m³/h 700 930 1140 700 930 1140 700 930 1140 700 930 1140
Potenza assorbita W 30 40 80 30 40 80 30 40 80 30 40 80
Segnale 0-10V % 56 72 90 56 72 90 56 72 90 56 72 90
Dati sonori ventilconvettori (3)
Livello di potenza sonora dB(A) 50,0 57,0 62,0 50,0 57,0 62,0 51,0 57,0 62,0 51,0 57,0 62,0
Livello di pressione sonora dB(A) 42,0 49,0 54,0 42,0 49,0 54,0 43,0 49,0 54,0 43,0 49,0 54,0
Diametro raccordi
Scambiatore principale Ø 3/4”
Alimentazione
Alimentazione 230V~50Hz
(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 70 °C/60 °C
(2) Aria ambiente 20 °C b.s.; Acqua (in/out) 45 °C/40 °C; EUROVENT
(3) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.
