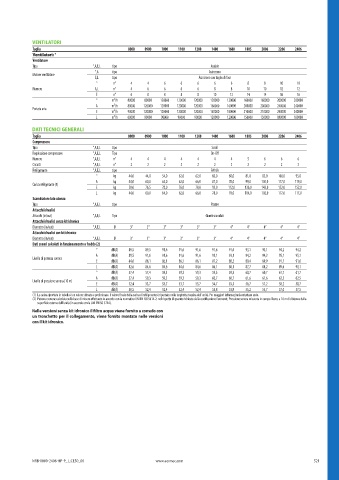

Page 523 - AERMEC - CATALOGO PRODOTTI 2024

VENTILATORI
Taglia 0800 0900 1000 1100 1200 1400 1600 1805 2006 2206 2406
Ventilatori: °
Ventilatore
Tipo °,A,E,L tipo Assiale

°,A tipo Asincrono
Motore ventilatore
E,L tipo Asincrono con taglio di fase
° n° 4 4 6 6 6 6 6 8 8 10 10
Numero A,L n° 4 6 6 6 6 8 8 10 10 12 12
E n° 6 8 8 8 8 10 12 14 14 16 16
° m³/h 80000 80000 120000 120000 120000 120000 120000 160000 160000 200000 200000
A m³/h 80000 120000 120000 120000 120000 160000 160000 200000 200000 240000 240000
Portata aria

E m³/h 90000 120000 120000 120000 120000 150000 180000 210000 210000 240000 240000
L m³/h 60000 90000 90000 90000 90000 120000 120000 150000 150000 180000 180000
DATI TECNICI GENERALI
Taglia 0800 0900 1000 1100 1200 1400 1600 1805 2006 2206 2406
Compressore
ARIA-ACQUA Tipo °,A,E,L tipo 4 4 4 4 4 On-Off 4 5 6 6 6
Scroll
Regolazione compressore
Tipo
°,A,E,L
4
n°
°,A,E,L
Numero
Circuiti °,A,E,L n° 2 2 2 2 2 2 2 2 2 2 2
Refrigerante °,A,E,L tipo R410A
° kg 44,0 44,0 54,0 62,0 62,0 60,0 60,0 81,0 82,0 100,0 95,0
A kg 44,0 60,0 64,0 62,0 66,0 81,0 78,0 99,0 102,0 117,0 119,0
Carica refrigerante (1)
E kg 58,0 76,5 78,0 76,0 78,0 93,0 112,0 136,0 143,0 152,0 152,0
L kg 44,0 60,0 64,0 62,0 66,0 78,0 78,0 104,0 102,0 117,0 117,0
Scambiatore lato utenza

Tipo °,A,E,L tipo Piastre
Attacchi idraulici
Attacchi (in/out) °,A,E,L Tipo Giunti scanalati
Attacchi idraulici senza kit idronico
Diametro (in/out) °,A,E,L Ø 3” 3” 3” 3” 3” 3” 4” 4” 4” 4” 4”
Attacchi idraulici con kit idronico
Diametro (in/out) °,A,E,L Ø 3” 3” 3” 3” 3” 3” 4” 4” 4” 4” 4”

Dati sonori calcolati in funzionamento a freddo (2)
° dB(A) 89,5 89,5 91,6 91,6 91,6 91,6 91,6 93,1 93,1 94,2 94,2
A dB(A) 89,5 91,6 91,6 91,6 91,6 93,1 93,1 94,2 94,2 95,1 95,1
Livello di potenza sonora
E dB(A) 84,6 86,1 86,1 86,1 86,1 87,2 88,2 89,4 89,9 91,1 91,6
L dB(A) 82,6 84,6 84,6 84,6 84,6 86,1 86,1 87,7 88,2 89,6 90,1
° dB(A) 57,4 57,4 59,3 59,3 59,3 59,3 59,3 60,7 60,7 61,7 61,7
A dB(A) 57,4 59,3 59,3 59,3 59,3 60,7 60,7 61,6 61,6 62,5 62,5
Livello di pressione sonora (10 m)
E dB(A) 52,4 53,7 53,7 53,7 53,7 54,7 55,5 56,7 57,2 58,2 58,7
L dB(A) 50,5 52,4 52,4 52,4 52,4 53,8 53,8 55,2 55,7 57,0 57,5
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell’unità. Per maggiori informazioni contattare sede.
(2) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent.; Pressione sonora misurata in campo libero, a 10 m di distanza dalla
superficie esterna dell’unità (in accordo con la UNI EN ISO 3744).
Nelle versioni senza kit idronico il filtro acqua viene fornito a corredo con
un tronchetto per il collegamento, viene fornito montato nelle versioni
con il kit idronico.

NRB-0800-2406-HP-P_I_CE50_00 www.aermec.com 521
