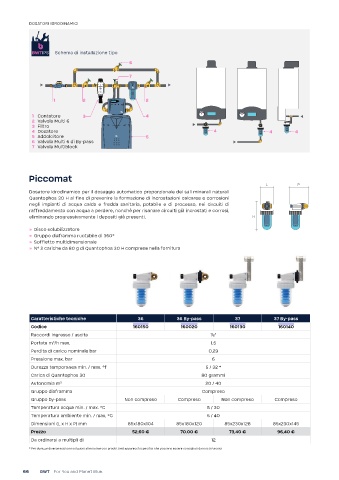

Page 66 - BWT - CATALISTINO IDRODOMESTICI 2025

DOSATORI IDRODINAMICI

BWTIPS Schema di installazione tipo
6

7

1 2 2

1 Contatore 3 4
2 Valvola Multi 6
3 Filtro
4 Dosatore 4 4 4
5 Addolcitore 5
6 Valvola Multi 6 di By-pass
7 Valvola Multiblock

Piccomat
L P
Dosatore idrodinamico per il dosaggio automatico proporzionale dei sali minerali naturali
Quantophos 30 H al fine di prevenire la formazione di incrostazioni calcaree e corrosioni
negli impianti di acqua calda e fredda sanitaria, potabile e di processo, nei circuiti di
raffreddamento con acqua a perdere, nonchè per risanare circuiti già incrostati e corrosi,
eliminando progressivamente i depositi già presenti. H

» Disco solubilizzatore
» Gruppo diaframma ruotabile di 360°
» Soffietto multidimensionale
» N° 2 cariche da 80 g di Quantophos 30 H comprese nella fornitura

Caratteristiche tecniche 36 36 By-pass 37 37 By-pass
Codice 160150 160020 160130 160140
Raccordi ingresso / uscita ½“
Portata m /h max. 1,5
3
Perdita di carico nominale bar 0,29
Pressione max. bar 6
Durezza temporanea min. / max. °f 5 / 32 *
Carica di Quantophos 30 80 grammi
Autonomia m 3 20 / 40
Gruppo diaframma Compreso
Gruppo by-pass Non compreso Compreso Non compreso Compreso
Temperatura acqua min. / max. °C 5 / 30
Temperatura ambiente min. / max. °C 5 / 40
Dimensioni (L x H x P) mm 85x180x104 85x180x120 85x230x128 85x230x145
Prezzo 52,60 € 70,00 € 73,40 € 96,40 €
Da ordinarsi a multipli di 12
* Per durezze diverse esistono soluzioni alternative con prodotti ed apparecchi specifici che possono essere consigliati dai nostri tecnici

66 BWT - For You and Planet Blue.
