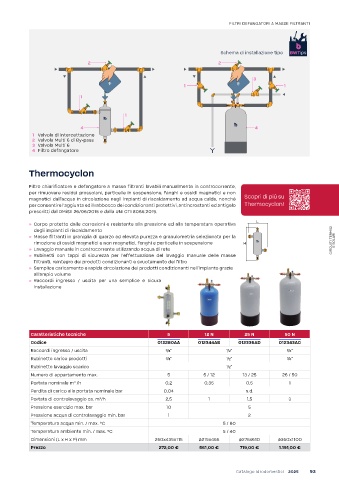

Page 93 - BWT - CATALISTINO IDRODOMESTICI 2025

FILTRI DEFANGATORI A MASSE FILTRANTI

Schema di installazione tipo BWTips
2 2

3
1 1

1

1
4 4
1 Valvola di intercettazione
2 Valvola Multi 6 di By-pass
3 Valvola Multi 6
4 Filtro defangatore

Thermocyclon

Filtro chiarificatore e defangatore a masse filtranti lavabili manualmente in controcorrente,
per rimuovere residui grossolani, particelle in sospensione, fanghi e ossidi magnetici e non
magnetici dall’acqua in circolazione negli impianti di riscaldamento ad acqua calda, nonché Scopri di più su
per consentire l’aggiunta ed il rabbocco dei condizionanti protettivi, antincrostanti ed antigelo Thermocyclon!
prescritti dal DMiSE 26/06/2015 e dalla UNI CTI 8065:2019.
L
» Corpo protetto dalle corrosioni e resistente alla pressione ed alla temperatura operativa
degli impianti di riscaldamento
» Masse filtranti in graniglia di quarzo ad elevata purezza e granulometria selezionata per la
rimozione di ossidi magnetici e non magnetici, fanghi e particelle in sospensione H CIRCUITI TERMICI E SOLARI
» Lavaggio manuale in controcorrente utilizzando acqua di rete
» Rubinetti con tappi di sicurezza per l’effettuazione del lavaggio manuale delle masse
filtranti, reintegro dei prodotti condizionanti e svuotamento del filtro
» Semplice caricamento e rapida circolazione dei prodotti condizionanti nell’impianto grazie
all’ampio volume
» Raccordi ingresso / uscita per una semplice e sicura
installazione

Caratteristiche tecniche 5 12 N 25 N 50 N
Codice 012280AA 012344AB 012336AD 012343AC
Raccordi ingresso / uscita ¾“ ½“ ¾“
Rubinetto carico prodotti ¾“ ½“ ¾“
Rubinetto lavaggio scarico ½“
Numero di appartamento max. 5 5 / 12 13 / 25 26 / 50
Portata nominale m /h 0,2 0,35 0,5 1
3
Perdita di carico alla portata nominale bar 0,04 n.d.
3
Portata di controlavaggio ca. m /h 2,5 1 1,5 3
Pressione esercizio max. bar 10 5
Pressione acqua di controlavaggio min. bar 1 2
Temperatura acqua min. / max. °C 5 / 80
Temperatura ambiente min. / max. °C 5 / 40
Dimensioni (L x H x P) mm 250x435x115 ø215x465 ø275x610 ø360x1100
Prezzo 272,00 € 561,00 € 719,00 € 1.191,00 €
