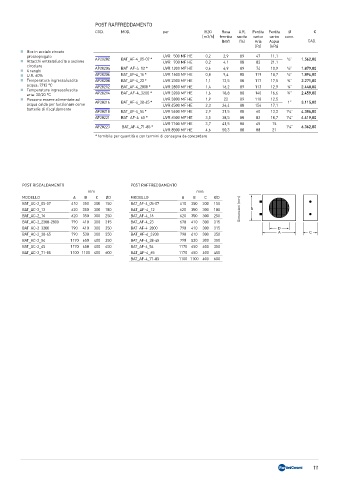

Page 111 - FANTINICOSMI - LISTINO 2023-06 REV4
P. 111
POST RAFFREDDAMENTO
COD. MOD. per H2O Resa U.R. Perdita Perdita Ø €
[m3/h] termica uscita carico carico conn.
(kW) (%) Aria Acqua CAD.
(Pa) (kPa)
Box in acciaio zincato
pressopiegato UVR 500 MF HE 0,2 2,9 89 47 11,1
Attacchi entrata/uscita a sezione AP20202 BAT_AF-4_05-07 * UVR 700 MF HE 0,2 4,1 88 83 21,1 ½” 1.562,00
circolare AP20204 BAT_AF-4_12 * UVR 1200 MF HE 0,6 6,9 89 74 10,9 ½” 1.879,00
4 ranghi
U.R. 60% AP20206 BAT_AF-4_16 * UVR 1600 MF HE 0,8 9,4 88 119 18,7 ½” 1.894,00
Temperatura ingresso/uscita AP20208 BAT_AF-4_23 * UVR 2300 MF HE 1,1 13,5 88 117 17,5 ¾” 2.271,00
acqua: 7/12 °C AP20212 BAT_AF-4_2800 * UVR 2800 MF HE 1,4 16,2 89 113 12,9 ¾” 2.440,00
Temperatura ingresso/uscita
aria: 30/20 °C AP20214 BAT_AF-4_3200 * UVR 3200 MF HE 1,6 18,8 88 140 16,6 ¾” 2.459,00
Possono essere alimentate ad UVR 3800 MF HE 1,9 22 89 118 12,5
acqua calda per funzionare come AP20216 BAT_AF-4_38-45 * UVR 4500 MF HE 2,3 26,4 88 156 17,1 1” 3.115,00
batterie di riscaldamento
AP20218 BAT_AF-4_54 * UVR 5400 MF HE 2,9 31,5 88 60 13,3 1¼” 4.386,00
AP20221 BAT_AF-4_65 * UVR 6500 MF HE 3,5 38,5 88 82 18,7 1¼” 4.419,00
UVR 7100 MF HE 3,7 41,5 88 65 15
AP20223 BAT_AF-4_71-85 * 1¼” 6.362,00
UVR 8500 MF HE 4,6 50,3 88 88 21
* fornibile per quantità e con termini di consegna da concordare
POST RISCALDAMENTO POST RAFFREDDAMENTO
mm mm
MODELLO A B C ØD MODELLO A B C ØD
BAT_AC-2_05-07 410 350 300 150 BAT_AF-4_05-07 410 350 300 150
BAT_AC-2_12 620 350 300 180 BAT_AF-4_12 620 350 300 180 Dimensioni (mm) B
BAT_AC-2_16 620 350 300 250 BAT_AF-4_16 620 350 300 250
BAT_AC-2_2300-2800 790 410 300 315 BAT_AF-4_23 670 410 300 315
BAT_AC-2_3200 790 410 300 350 BAT_AF-4_2800 790 410 300 315 D
BAT_AC-2_38-45 790 530 300 350 BAT_AF-4_3200 790 410 300 350 A C
BAT_AC-2_54 1170 650 400 350 BAT_AF-4_38-45 790 530 300 350
BAT_AC-2_65 1170 650 400 450 BAT_AF-4_54 1170 650 400 350
BAT_AC-2_71-85 1100 1100 400 600 BAT_AF-4_65 1170 650 400 450
BAT_AF-4_71-85 1100 1100 400 600
111
