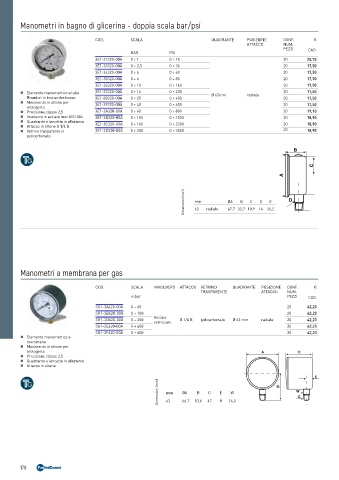

Page 178 - FANTINICOSMI - LISTINO 2023-06 REV4

Manometri in bagno di glicerina - doppia scala bar/psi

COD. SCALA QUADRANTE POSIZIONE CONF. €
ATTACCO NUM.
PEZZI CAD.
BAR PSI
3E1-31320-00A 0 ÷ 1 0 ÷ 15 20 20,70
3E1-33320-00A 0 ÷ 2,5 0 ÷ 36 20 17,50
3E1-34320-00A 0 ÷ 4 0 ÷ 60 20 17,50
3E1-35320-00A 0 ÷ 6 0 ÷ 85 20 17,50
3E1-36320-00A 0 ÷ 10 0 ÷ 160 20 17,50
„ Elemento manometrico a tubo 3E1-37320-00A 0 ÷ 16 0 ÷ 200 Ø 63mm radiale 20 17,50
Bourdon in bronzo fosforoso 3E1-38320-00A 0 ÷ 25 0 ÷ 400 20 17,50
„ Movimento in ottone per 3E1-39320-00A 0 ÷ 40 0 ÷ 600 20 17,50
orologeria
„ Precisione classe 2,5 3E1-3A320-00A 0 ÷ 60 0 ÷ 800 20 19,10
„ Involucro in acciaio Inox AISI 304 3E1-3B320-00A 0 ÷ 100 0 ÷ 1500 20 18,90
„ Quadrante e lancetta in alluminio 3E1-3C320-00A 0 ÷ 160 0 ÷ 2300 20 18,90
„ Attacco in ottone G 1/4 B
„ Vetrino trasparente in 3E1-3D320-00A 0 ÷ 250 0 ÷ 3500 20 18,90
policarbonato

B

C
A

Dimensioni (mm) mm radiale ØA B C 14 20,2 D
D
E
63
67,7 32,7 10,9

Manometri a membrana per gas

COD. SCALA INVOLUCRO ATTACCO VETRINO QUADRANTE POSIZIONE CONF. €
TRASPARENTE ATTACCO NUM.
mbar PEZZI CAD.

3G1-3A420-00A 0 ÷ 60 20 42,20
3G1-3B420-00A 0 ÷ 100 20 42,20
3G1-3D420-00A 0 ÷ 250 Acciaio G 1/4 B policarbonato Ø 63 mm radiale 20 42,20
verniciato
3G1-3E420-00A 0 ÷ 400 20 42,20
3G1-3F420-00A 0 ÷ 600 20 42,20
„ Elemento manometrico a
membrana
„ Movimento in ottone per
orologeria A C
„ Precisione classe 2,5
„ Quadrante e lancetta in alluminio
„ Attacco in ottone
E
Dimensioni (mm) mm ØA 53,6 47 E 8 14,0 B W G

B
C
W
63
66,7

178
