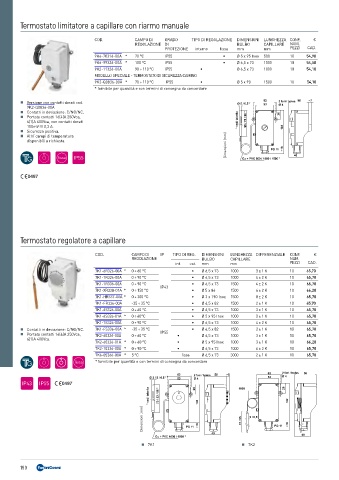

Page 190 - FANTINICOSMI - LISTINO 2023-06 REV4

Termostato limitatore a capillare con riarmo manuale

COD. CAMPO DI GRADO TIPO DI REGOLAZIONE DIMENSIONI LUNGHEZZA CONF. €
REGOLAZIONE DI BULBO CAPILLARE NUM.
PROTEZIONE interno fissa mm mm PEZZI CAD.
9K6-70316-00A * 70 °C IP55 • Ø 5 x 95 Inox 500 10 54,90
9K6-99326-00A * 100 °C IP55 • Ø 6,5 x 73 1000 10 54,50
9K2-11326-00A 90 ÷ 110 °C IP55 • Ø 6,5 x 73 1000 10 54,10
MODELLO SPECIALE - TERMOSTATO DI SICUREZZA CAMINO
9K2-Q0836-00A * 70 ÷ 110 °C IP55 • Ø 5 x 90 1500 10 54,10
* fornibile per quantità e con termini di consegna da concordare

„ Versione con contatti dorati cod.
9K2-Q0836-00A
„ Contatti in deviazione: C/NO/NC.
„ Portata contatti 16(4)A 250Vca,
6(1)A 400Vca, con contatti dorati
100mV 0,3 A.
„ Sicurezza positiva.
„ Altri campi di temperatura
disponibili a richiesta. Dimensioni (mm)

fissa

Termostato regolatore a capillare

COD. CAMPO DI IP TIPO DI REG. DIMENSIONI LUNGHEZZA DIFFERENZIALE CONF. €
REGOLAZIONE BULBO CAPILLARE NUM.
int. est. mm mm PEZZI CAD.
7K1-6R326-00A * 0 ÷ 60 °C • Ø 6,5 x 73 1000 3 ± 1 K 10 65,70
7K1-1R326-00A 0 ÷ 90 °C • Ø 6,5 x 73 1000 4 ± 2 K 10 65,70
7K1-1R336-00A 0 ÷ 90 °C • Ø 6,5 x 73 1500 4 ± 2 K 10 65,70
IP43
7K1-XR338-01A * 0 ÷ 150 °C • Ø 5 x 86 1500 6 ± 2 K 10 66,20
7K1-HR337-00A * 0 ÷ 300 °C • Ø 3 x 190 Inox 1500 8 ± 2 K 10 65,70
7K1-FR336-00A -35 ÷ 35 °C • Ø 6,5 x 82 1500 2 ± 1 K 10 65,70
7K1-6S326-00A 0 ÷ 60 °C • Ø 6,5 x 73 1000 3 ± 1 K 10 65,70
7K1-6S326-01A * 0 ÷ 60°C • Ø 5 x 95 Inox 1000 3 ± 1 K 10 65,70
7K1-1S326-00A 0 ÷ 90 °C • Ø 6,5 x 73 1000 4 ± 2 K 10 65,70
„ Contatti in deviazione: C/NO/NC. 7K1-FS336-00A * -35 ÷ 35 °C • Ø 6,5 x 82 1500 2 ± 1 K 10 65,70
„ Portata contatti 16(4)A 250Vca, 7K2-60326-00A 0 ÷ 60 °C IP55 • Ø 6,5 x 73 1000 3 ± 1 K 10 65,70
6(1)A 400Vca.
7K2-60326-01A * 0 ÷ 60 °C • Ø 5 x 95 Inox 1000 3 ± 1 K 10 66,20
7K2-10326-00A * 0 ÷ 90 °C • Ø 6,5 x 73 1000 4 ± 2 K 10 65,70
7K6-05366-00A * 5 °C fissa Ø 6,5 x 73 3000 2 ± 1 K 10 65,70
fissa * fornibile per quantità e con termini di consegna da concordare

Dimensioni (mm)

„ 7K1 „ 7K2

190
