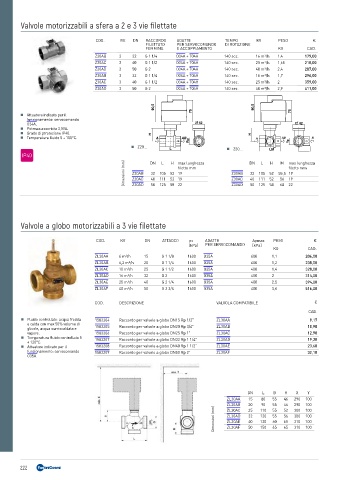

P. 222
Valvole motorizzabili a sfera a 2 e 3 vie filettate
COD. VIE DN RACCORDO ADATTE TEMPO KV PESO €
FILETTATO PER SERVOCOMANDO DI ROTAZIONE
FEMMINA E ACCOPPIAMENTO KG CAD.
Z20AB 2 32 G 1 1/4 O34A + T04H 140 sec. 16 m³/h 1,4 179,00
Z20AC 2 40 G 1 1/2 O34A + T04H 140 sec. 25 m³/h 1,65 210,00
Z20AD 2 50 G 2 O34A + T04H 140 sec. 40 m³/h 2,4 287,00
Z30AB 3 32 G 1 1/4 O34A + T04H 140 sec. 16 m³/h 1,7 296,00
Z30AC 3 40 G 1 1/2 O34A + T04H 140 sec. 25 m³/h 2 359,00
Z30AD 3 50 G 2 O34A + T04H 140 sec. 40 m³/h 2,9 411,00
90,5 90,5
Attuatore indicato per il 75 75
funzionamento: servocomando
O34A. 42 42
Potenza assorbita 3,5VA.
Grado di ptrotezione IP40. H H
Temperatura fluido 5 ÷ 100°C. A AB A AB B
Rp Rp
Z20...
L Z30... LM
Dimensioni (mm) Z20AB DN 105 52 19 Z30AB DN 105 52 55,5 19
H
M
max lunghezza
L
L
H
max lunghezza
filetto mm
filetto mm
32
32
56
111
40
Z30AC
40
52 19
111
52
Z20AC
19
58 22
22
50
125
68
Z30AD
50
125
Z20AD
58
Valvole a globo motorizzabili a 3 vie filettate
COD. KV DN ATTACCO ps ADATTE ∆pmax PESO €
(kPa) PER SERVOCOMANDO [kPa]
KG CAD.
ZL30AA 4 m³/h 15 G 1 1/8 1600 O35A 400 1,1 206,00
ZL30AB 6,3 m³/h 20 G 1 1/4 1600 O35A 400 1,2 238,00
ZL30AC 10 m³/h 25 G 1 1/2 1600 O35A 400 1,4 328,00
ZL30AD 16 m³/h 32 G 2 1600 O35A 400 2 314,00
ZL30AE 25 m³/h 40 G 2 1/4 1600 O35A 400 2,5 394,00
ZL30AF 40 m³/h 50 G 2 3/4 1600 O35A 400 3,6 516,00
COD. DESCRIZIONE VALVOLA COMPATIBILE €
CAD.
Fluido controllato: acqua fredda 1583204 Raccordo per valvole a globo DN15 Rp 1/2” ZL30AA 9,17
e calda con max 50% volume di 1583205 Raccordo per valvole a globo DN20 Rp 3/4” ZL30AB 10,90
glicole, acqua surriscaldata e
vapore. 1583206 Raccordo per valvole a globo DN25 Rp 1” ZL30AC 12,90
Temperatura fluido controllato 5 1583207 Raccordo per valvole a globo DN32 Rp 1 1/4” ZL30AD 19,30
÷ 120°C.
Attuatore indicato per il 1583208 Raccordo per valvole a globo DN40 Rp 1 1/2” ZL30AE 23,60
funzionamento: servocomando 1583209 Raccordo per valvole a globo DN50 Rp 2” ZL30AF 32,10
O35A.
DN L B H X Y
ZL30AA 15 80 55 46 290 100
ZL30AB 20 110 55 46 290 100
90
Dimensioni (mm) ZL30AD 32 120 55 56 300 100
100
52
300
55
25
ZL30AC
ZL30AE
40
310
100
130
60
65
100
310
65
150
65
ZL30AF
50
