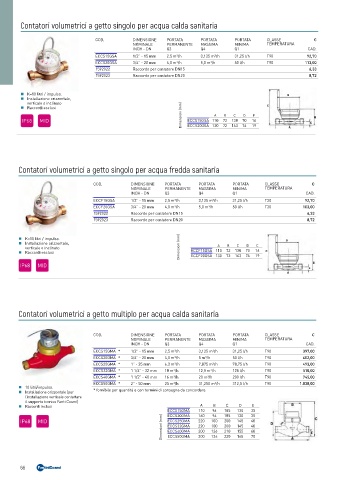

Page 66 - FANTINICOSMI - LISTINO 2023-06 REV4
P. 66
Contatori volumetrici a getto singolo per acqua calda sanitaria
COD. DIMENSIONE PORTATA PORTATA PORTATA CLASSE €
NOMINALE PERMANENTE MASSIMA MINIMA TEMPERATURA
INCH - DN Q3 Q4 Q1 CAD.
ECCS15GSA 1/2” - 15 mm 2,5 m³/h 3,125 m³/h 31,25 l/h T90 92,70
ECCS20GSA 3/4” - 20 mm 4,0 m³/h 5,0 m³/h 50 l/h T90 113,00
1592022 Raccordo per contatore DN15 6,33
1592023 Raccordo per contatore DN20 8,72
K=10 litri / impulso. B
Installazione orizzontale,
verticale o inclinato
Dimensioni (mm) ECCS15GSA 110 72 138 70 16 A E B
Raccordi esclusi C
B
D
C
E
A
19
ECCS20GSA 130
143
72
74
Contatori volumetrici a getto singolo per acqua fredda sanitaria
COD. DIMENSIONE PORTATA PORTATA PORTATA CLASSE €
NOMINALE PERMANENTE MASSIMA MINIMA TEMPERATURA
INCH - DN Q3 Q4 Q1 CAD.
ECCF15GSA 1/2” - 15 mm 2,5 m³/h 3,125 m³/h 31,25 l/h T30 92,70
ECCF20GSA 3/4” - 20 mm 4,0 m³/h 5,0 m³/h 50 l/h T30 103,00
1592022 Raccordo per contatore DN15 6,33
1592023 Raccordo per contatore DN20 8,72
K=10 litri / impulso. B
Installazione orizzontale, A B C D E
verticale o inclinato Dimensioni (mm)
Raccordi esclusi ECCF15GSA 110 72 138 70 16 C
72
19
74
143
ECCF20GSA 130
B
E
A
Contatori volumetrici a getto multiplo per acqua calda sanitaria
COD. DIMENSIONE PORTATA PORTATA PORTATA CLASSE €
NOMINALE PERMANENTE MASSIMA MINIMA TEMPERATURA
INCH - DN Q3 Q4 Q1 CAD.
ECCS15GMA * 1/2” - 15 mm 2,5 m³/h 3,125 m³/h 31,25 l/h T90 397,00
ECCS20GMA * 3/4” - 20 mm 4,0 m³/h 5 m³/h 50 l/h T90 402,00
ECCS25GMA * 1” - 25 mm 6,3 m³/h 7,875 m³/h 78,75 l/h T90 493,00
ECCS32GMA * 1 1/4” - 32 mm 10 m³/h 12,5 m³/h 125 l/h T90 510,00
ECCS40GMA * 1 1/2” - 40 mm 16 m³/h 20 m³/h 200 l/h T90 745,00
ECCS50GMA * 2” - 50 mm 25 m³/h 31,250 m³/h 312,5 l/h T90 1.038,00
10 litri/impulso. * fornibile per quantità e con termini di consegna da concordare
Installazione orizzontale (per
l’installazione verticale contattare
il supporto tecnico Fanti Cosmi)
Raccordi inclusi A B C D E
ECCS15GMA 110 96 185 130 35
35
130
185
96
ECCS20GMA
160
Dimensioni (mm) ECCS25GMA 220 100 200 145 40
ECCS32GMA
220
40
145
200
100
210
60
136
155
ECCS40GMA
300
ECCS50GMA
136
220
165
70
300
66
