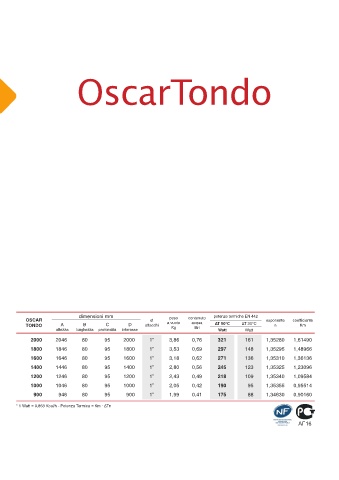

Page 100 - GLOBAL RADIATORI - CATALOGO GRIGIO
P. 100
OscarTondo
dimensioni mm peso contenuto potenze termiche EN 442
OSCAR Ø a vuoto acqua esponente coeffi ciente
TONDO A B C D attacchi Kg litri ∆T 50°C ∆T 30°C n Km
altezza lunghezza profondità interasse Watt Watt
2000 2046 80 95 2000 1” 3,86 0,76 321 161 1,35280 1,61490
1800 1846 80 95 1800 1” 3,53 0,69 297 148 1,35295 1,48966
1600 1646 80 95 1600 1” 3,18 0,62 271 136 1,35310 1,36136
1400 1446 80 95 1400 1” 2,80 0,56 245 123 1,35325 1,23096
1200 1246 80 95 1200 1” 2,43 0,49 218 109 1,35340 1,09584
1000 1046 80 95 1000 1” 2,05 0,42 190 95 1,35355 0,95514
900 946 80 95 900 1” 1,99 0,41 175 88 1,34630 0,90160
* 1 Watt = 0,863 Kcal/h - Potenza Termica = Km · ∆Tn
