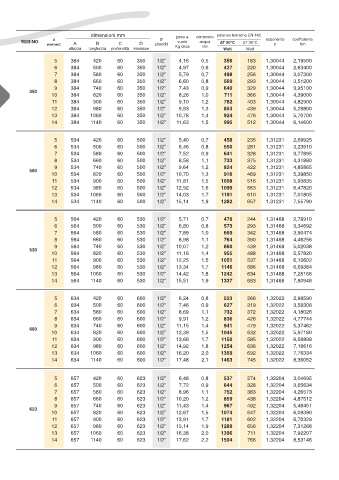

Page 14 - GLOBAL RADIATORI - CATALOGO GRIGIO

dimensioni mm peso a contenuto potenze termiche EN 442
n Ø esponente coeffi ciente
SEBINO vuoto acqua ∆T 50°C ∆T 30°C
elementi A B C D attacchi Kg circa litri n Km
altezza lunghezza profondità interasse Watt Watt
5 384 420 60 350 1/2” 4,16 0,5 356 183 1,30044 2,19500
6 384 500 60 350 1/2” 4,97 0,6 427 220 1,30044 2,63400
7 384 580 60 350 1/2” 5,79 0,7 498 256 1,30044 3,07300
8 384 660 60 350 1/2” 6,60 0,8 569 293 1,30044 3,51200
9 384 740 60 350 1/2” 7,43 0,9 640 329 1,30044 3,95100
350
10 384 820 60 350 1/2” 8,26 1,0 711 366 1,30044 4,39000
11 384 900 60 350 1/2” 9,10 1,2 782 403 1,30044 4,82900
12 384 980 60 350 1/2” 9,93 1,3 853 439 1,30044 5,26800
13 384 1060 60 350 1/2” 10,78 1,4 924 476 1,30044 5,70700
14 384 1140 60 350 1/2” 11,63 1,5 995 512 1,30044 6,14600

5 534 420 60 500 1/2” 5,40 0,7 458 235 1,31231 2,69925
6 534 500 60 500 1/2” 6,46 0,8 550 281 1,31231 3,23910
7 534 580 60 500 1/2” 7,52 0,9 641 328 1,31231 3,77895
8 534 660 60 500 1/2” 8,58 1,1 733 375 1,31231 4,31880
9 534 740 60 500 1/2” 9,64 1,2 824 422 1,31231 4,85865
500
10 534 820 60 500 1/2” 10,70 1,3 916 469 1,31231 5,39850
11 534 900 60 500 1/2” 11,81 1,5 1008 516 1,31231 5,93835
12 534 980 60 500 1/2” 12,92 1,6 1099 563 1,31231 6,47820
13 534 1060 60 500 1/2” 14,03 1,7 1191 610 1,31231 7,01805
14 534 1140 60 500 1/2” 15,14 1,9 1282 657 1,31231 7,55790

5 564 420 60 530 1/2” 5,71 0,7 478 244 1,31468 2,78910
6 564 500 60 530 1/2” 6,80 0,8 573 293 1,31468 3,34692
7 564 580 60 530 1/2” 7,89 1,0 669 342 1,31468 3,90474
8 564 660 60 530 1/2” 8,98 1,1 764 390 1,31468 4,46256
9 564 740 60 530 1/2” 10,07 1,2 860 439 1,31468 5,02038
530
10 564 820 60 530 1/2” 11,16 1,4 955 488 1,31468 5,57820
11 564 900 60 530 1/2” 12,25 1,5 1051 537 1,31468 6,13602
12 564 980 60 530 1/2” 13,34 1,7 1146 586 1,31468 6,69384
13 564 1060 60 530 1/2” 14,42 1,8 1242 634 1,31468 7,25166
14 564 1140 60 530 1/2” 15,51 1,9 1337 683 1,31468 7,80948

5 634 420 60 600 1/2” 6,24 0,8 523 266 1,32022 2,98590
6 634 500 60 600 1/2” 7,46 0,9 627 319 1,32022 3,58308
7 634 580 60 600 1/2” 8,69 1,1 732 372 1,32022 4,18026
8 634 660 60 600 1/2” 9,91 1,2 836 426 1,32022 4,77744
9 634 740 60 600 1/2” 11,15 1,4 941 479 1,32022 5,37462
600
10 634 820 60 600 1/2” 12,39 1,5 1045 532 1,32022 5,97180
11 634 900 60 600 1/2” 13,66 1,7 1150 585 1,32022 6,56898
12 634 980 60 600 1/2” 14,92 1,8 1254 638 1,32022 7,16616
13 634 1060 60 600 1/2” 16,20 2,0 1359 692 1,32022 7,76334
14 634 1140 60 600 1/2” 17,48 2,1 1463 745 1,32022 8,36052

5 657 420 60 623 1/2” 6,48 0,8 537 274 1,32204 3,04695
6 657 500 60 623 1/2” 7,72 0,9 644 328 1,32204 3,65634
7 657 580 60 623 1/2” 8,96 1,1 752 383 1,32204 4,26573
8 657 660 60 623 1/2” 10,20 1,2 859 438 1,32204 4,87512
9 657 740 60 623 1/2” 11,43 1,4 967 492 1,32204 5,48451
623
10 657 820 60 623 1/2” 12,67 1,5 1074 547 1,32204 6,09390
11 657 900 60 623 1/2” 13,91 1,7 1181 602 1,32204 6,70329
12 657 980 60 623 1/2” 15,14 1,9 1289 656 1,32204 7,31268
13 657 1060 60 623 1/2” 16,38 2,0 1396 711 1,32204 7,92207
14 657 1140 60 623 1/2” 17,62 2,2 1504 766 1,32204 8,53146
