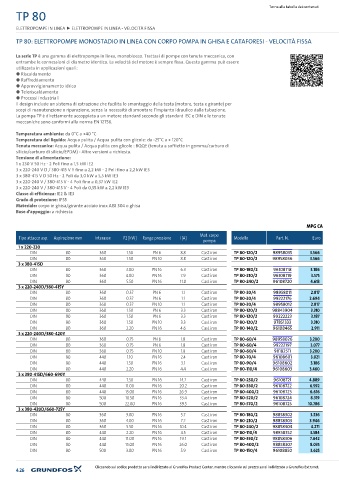

Page 98 - GRUNDFOS - LISTINO 2025

Torna alla tabella dei contenuti
TP 80

ELETTROPOMPE IN LINEA ► ELETTROPOMPE IN LINEA - VELOCITÀ FISSA
TP 80: ELETTROPOMPE MONOSTADIO IN LINEA CON CORPO POMPA IN GHISA E CATAFORESI - VELOCITÀ FISSA

La serie TP è una gamma di elettropompe in linea, monoblocco. Trattasi di pompe con tenuta meccanica, con
entrambe le connessioni di diametro identico. La velocità del motore è sempre fissa. Questa gamma può essere
utilizzata in applicazioni quali:
● Riscaldamento
● Raffreddamento
● Approvvigionamento idrico
● Teleriscaldamento
● Processi industriali
Il design include un sistema di estrazione che facilita lo smontaggio della testa (motore, testa e girante) per
scopi di manutenzione o riparazione, senza la necessità di smontare l'impianto idraulico dalla tubazione.
La pompa TP è direttamente accoppiata a un motore standard secondo gli standard IEC e DIN e le tenute
meccaniche sono conformi alla norma EN 12756.

Temperatura ambiente: da 0°C a +40 °C
Temperatura del liquido: Acqua pulita / Acqua pulita con glicole: da -25°C a + 120°C
Tenuta meccanica: Acqua pulita / Acqua pulita con glicole : BQQE (tenuta a soffietto in gomma/carburo di
silicio/carburo di silicio/EPDM) - Altre versioni a richiesta.
Tensione di alimentazione:
1 x 230 V 50 Hz - 2 Poli fino a 1,5 kW IE2
3 x 220-240 V D / 380-415 V Y fino a 2,2 kW - 2 Poli fino a 2,2 kW IE3
3 x 380-415 V D 50 Hz - 2 Poli da 3,0 kW a 5,5 kW IE3
3 x 220-240 V / 380-415 V - 4 Poli fino a 0,37 kW IE2
3 x 220-240 V / 380-415 V - 4 Poli da 0,55 kW a 2,2 kW IE3
Classe di efficienza: IE2 & IE3
Grado di protezione: IP55
Materiale: corpo in ghisa/girante acciaio inox AISI 304 o ghisa
Base d'appoggio: a richiesta

MPG CA
Mat. corpo
Tipo attacco asp. Aspirazione mm Interasse P2 [kW] Range pressione I [A] Modello Part. N. Euro
pompa
1 x 220-230
DIN 80 360 1.50 PN 6 8.8 Cast iron TP 80-120/2 98958035 3.566
DIN 80 360 1.50 PN 10 8.8 Cast iron TP 80-120/2 98958036 3.566
3 x 380-415D
DIN 80 360 3.00 PN 16 6.3 Cast iron TP 80-180/2 96108718 3.186
DIN 80 360 4.00 PN 16 7.9 Cast iron TP 80-210/2 96108719 3.575
DIN 80 360 5.50 PN 16 11.0 Cast iron TP 80-240/2 96108720 4.613
3 x 220-240D/380-415Y
DIN 80 360 0.37 PN 6 1.1 Cast iron TP 80-30/4 98958011 2.817
DIN 80 360 0.37 PN 6 1.1 Cast iron TP 80-30/4 99222176 2.694
DIN 80 360 0.37 PN 10 1.1 Cast iron TP 80-30/4 98958012 2.817
DIN 80 360 1.50 PN 6 3.3 Cast iron TP 80-120/2 98843904 3.310
DIN 80 360 1.50 PN 6 3.3 Cast iron TP 80-120/2 99222223 3.187
DIN 80 360 1.50 PN 10 3.3 Cast iron TP 80-120/2 97851333 3.310
DIN 80 360 2.20 PN 16 4.6 Cast iron TP 80-140/2 96108465 2.911
3 x 220-240D/380-420Y
DIN 80 360 0.75 PN 6 1.8 Cast iron TP 80-60/4 98958026 3.200
DIN 80 360 0.75 PN 6 1.8 Cast iron TP 80-60/4 99222197 3.077
DIN 80 360 0.75 PN 10 1.8 Cast iron TP 80-60/4 98182511 3.200
DIN 80 440 1.10 PN 16 2.4 Cast iron TP 80-70/4 96108601 3.021
DIN 80 440 1.50 PN 16 3.1 Cast iron TP 80-90/4 96108602 3.186
DIN 80 440 2.20 PN 16 4.4 Cast iron TP 80-110/4 96108603 3.460
3 x 380-415D/660-690Y
DIN 80 440 7.50 PN 16 14.2 Cast iron TP 80-250/2 96108721 4.889
DIN 80 440 11.00 PN 16 20.2 Cast iron TP 80-330/2 96108722 6.592
DIN 80 440 15.00 PN 16 26.9 Cast iron TP 80-400/2 96108723 6.616
DIN 80 500 18.50 PN 16 33.4 Cast iron TP 80-520/2 96108724 8.319
DIN 80 500 22.00 PN 16 39.5 Cast iron TP 80-570/2 96108725 10.786
3 x 380-420D/660-725Y
DIN 80 360 3.00 PN 16 5.7 Cast iron TP 80-180/2 98858302 3.536
DIN 80 360 4.00 PN 16 7.2 Cast iron TP 80-210/2 98858303 3.946
DIN 80 360 5.50 PN 16 10.4 Cast iron TP 80-240/2 98858304 4.271
DIN 80 440 2.20 PN 16 4.5 Cast iron TP 80-110/4 98858352 3.584
DIN 80 440 11.00 PN 16 19.1 Cast iron TP 80-330/2 98858306 7.642
DIN 80 440 15.00 PN 16 26.0 Cast iron TP 80-400/2 98858307 8.035
DIN 80 500 3.00 PN 16 5.9 Cast iron TP 80-150/4 96108850 3.625

Cliccando sul codice prodotto sarai indirizzato al Grundfos Product Center, mentre cliccando sul prezzo sarai indirizzato a Grundfos Extranet.
