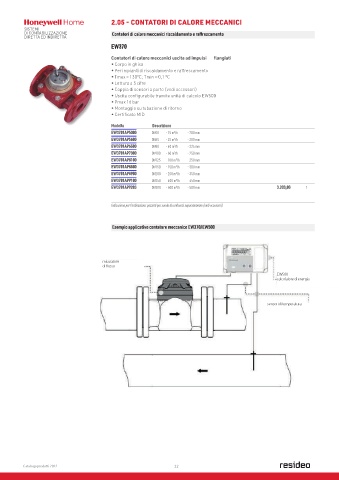

Page 31 - RESIDEO - HONEYWELL HOME - CATALOGO RESIDEO HONEYWELL HOME

2.05 - CONTATORI DI CALORE MECCANICI
SISTEMI
DI CONTABILIZZAZIONE Contatori di calore meccanici riscaldamento e raffrescamento
DIRETTA ED INDIRETTA
EW370

Contatori di calore meccanici uscita ad impulsi flangiati
• Corpo in ghisa
• Per impianti di riscaldamento e raffrescamento
• Tmax = 130°C; Tmin = 0,1 °C
• Lettura a 5 cifre
• Coppia di sensori a parte (vedi accessori)
• Uscita configurabile tramite unità di calcolo EW500
• Pmax 16 bar
• Montaggio su tubazione di ritorno
• Certificato MID

Modello Descrizione
EW3701AP5000 DN50 - 15 m /h - 200 mm
3
EW3701AP5600 DN65 - 25 m /h - 200 mm
3
EW3701AP6500 DN80 - 40 m /h - 225 mm
3
EW3701AP7300 DN100 - 60 m /h - 250 mm
3
EW3701AP8100 DN125 - 100 m /h - 250 mm
3
EW3701AP8500 DN150 - 150 m /h - 300 mm
3
EW3701AP8900 DN200 - 250 m /h - 350 mm
3
EW3701AP9100 DN250 - 400 m /h - 450 mm
3
EW3701AP9203 DN300 - 600 m /h - 500 mm 3.203,00 1
3
Indicazione per l’ordinazione: pozzetti per sonde da ordinarsi separatamente (vedi accessori)

Esempio applicativo contatore meccanico EW370/EW500

misuratore
di flusso
EW500
calcolatore di energia

sensori di temperatura

Catalogo prodotti 2022 32
