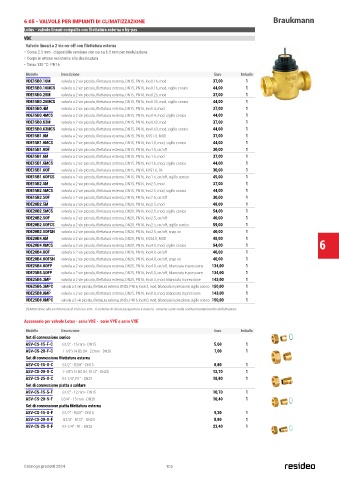

Page 106 - RESIDEO - HONEYWELL HOME - LISTINO 2024

6.05 - VALVOLE PER IMPIANTI DI CLIMATIZZAZIONE Braukmann
Lotus - valvole lineari compatte con filettatura esterna e by-pas
VDE
Valvole lineari a 2 vie on-off con filettatura esterna
• Corsa 2.5 mm - disponibile versione con corsa 6.5 mm per modulazione
• Corpo in ottone resistente alla dezincatura
• Tmax 130 °C- PN16
Modello Descrizione Euro Imballo
VDE15B0.16M valvola a 2 vie piccola, filettatura esterna, DN15, PN16, kvs0.16, mod 37,00 1
VDE15B0.16MCS valvola a 2 vie piccola, filettatura esterna, DN15, PN16, kvs0.16, mod, sigillo conico 44,00 1
VDE15B0.25M valvola a 2 vie piccola, filettatura esterna, DN15, PN16, kvs0.25, mod 37,00 1
VDE15B0.25MCS valvola a 2 vie piccola, filettatura esterna, DN15, PN16, kvs0.25, mod, sigillo conico 44,00 1
VDE15B0.4M valvola a 2 vie piccola, filettatura esterna, DN15, PN16, kvs0.4, mod 37,00 1
VDE15B0.4MCS valvola a 2 vie piccola, filettatura esterna, DN15, PN16, kvs0.4, mod, sigillo conico 44,00 1
VDE15B0.63M valvola a 2 vie piccola, filettatura esterna, DN15, PN16, kvs0.63, mod 37,00 1
VDE15B0.63MCS valvola a 2 vie piccola, filettatura esterna, DN15, PN16, kvs0.63, mod, sigillo conico 44,00 1
VDE15B1.0M valvola a 2 vie piccola, filettatura esterna, DN15, PN16, KVS1.0, MOD 37,00 1
VDE15B1.0MCS valvola a 2 vie piccola, filettatura esterna, DN15, PN16, kvs1.0, mod, sigillo conico 44,00 1
VDE15B1.0OF valvola a 2 vie piccola, filettatura esterna, DN15, PN16, kvs1.0, on/off 30,00 1
VDE15B1.6M valvola a 2 vie piccola, filettatura esterna, DN15, PN16, kvs1.6, mod 37,00 1
VDE15B1.6MCS valvola a 2 vie piccola, filettatura esterna, DN15, PN16, kvs1.6, mod, sigillo conico 44,00 1
VDE15B1.6OF valvola a 2 vie piccola, filettatura esterna, DN15, PN16, KVS1.6, OF 30,00 1
VDE15B1.6OFCS valvola a 2 vie piccola, filettatura esterna, DN15, PN16, kvs1.6, on/off, sigillo conico 45,00 1
VDE15B2.5M valvola a 2 vie piccola, filettatura esterna, DN15, PN16, kvs2.5, mod 37,00 1
VDE15B2.5MCS valvola a 2 vie piccola, filettatura esterna, DN15, PN16, kvs2.5, mod, sigillo conico 44,00 1
VDE15B2.5OF valvola a 2 vie piccola, filettatura esterna, DN15, PN16, kvs2.5, on/off 30,00 1
VDE20B2.5M valvola a 2 vie piccola, filettatura esterna, DN20, PN16, kvs2.5, mod 48,00 1
VDE20B2.5MCS valvola a 2 vie piccola, filettatura esterna, DN20, PN16, kvs2.5, mod, sigillo conico 54,00 1
VDE20B2.5OF valvola a 2 vie piccola, filettatura esterna, DN20, PN16, kvs2.5, on/off 40,00 1
VDE20B2.5OFCS valvola a 2 vie piccola, filettatura esterna, DN20, PN16, kvs2.5, on/off, sigillo conico 59,00 1
VDE20B2.5OFSN valvola a 2 vie piccola, filettatura esterna, DN20, PN16, kvs2.5, on/off, snap on 40,00 1
VDE20B4.0M valvola a 2 vie piccola, filettatura esterna, DN20, PN16, KVS4.0, MOD 48,00 1
VDE20B4.0MCS valvola a 2 vie piccola, filettatura esterna, DN20, PN16, kvs4.0, mod, sigillo conico 54,00 1 6
VDE20B4.0OF valvola a 2 vie piccola, filettatura esterna, DN20, PN16, kvs4.0, on/off 40,00 1
VDE20B4.0OFSN valvola a 2 vie piccola, filettatura esterna, DN20, PN16, kvs4.0, on/off, snap on 40,00 1
VDE25B4.0OFP valvola a 2 vie piccola, filettatura esterna, DN25, PN16, kvs4.0, on/off, bilanciata in pressione 134,00 1
VDE25B5.5OFP valvola a 2 vie piccola, filettatura esterna, DN25, PN16, kvs5.5, on/off, bilanciata in pressione 134,00 1
VDE25B6.3MP valvola a 2 vie piccola, filettatura esterna, DN25, PN16, kvs6.3, mod, bilanciata in pressione 143,00 1
VDE25B6.3MPC valvola a 2 vie piccola, filettatura esterna, DN25, PN16, kvs6.3, mod, bilanciata in pressione, sigillo conico 150,00 1
VDE25B8.0MP valvola a 2 vie piccola, filettatura esterna, DN25, PN16, kvs8.0, mod, bilanciata in pressione 143,00 1
VDE25B8.0MPC valvola a 2 vie piccola, filettatura esterna, DN25, PN16, kvs8.0, mod, bilanciata in pressione, sigillo conico 150,00 1
(*)Attenzione alla sostituzione di V58 con VDE. Il sistema di chiusura/apertura è inverso. Tenerne conto nella scelta/mantenimento dell’attuatore.

Accessorio per valvole Lotus - serie VDE - serie VYE e serie VXE
Modello Descrizione Euro Imballo
Set di connessione conico
ASV-CS-15-F-C G1/2” - 15 mm - DN15 5,60 1
ASV-CS-20-F-C 1-1/8”x14 BS 84 - 22mm - DN20 7,00 1
Set di connessione filettatura esterna
ASV-CS-15-O-C G1/2” - R3/8” - DN15 8,80 1
ASV-CS-20-O-C 1-1/8”x14 BS 84, R1/2” - DN20 12,70 1
ASV-CS-25-O-C G1-1/4”, R1” - DN25 18,80 1
Set di connessione piatta a saldare
ASV-CS-15-S-F G1/2” - 12 mm - DN15 10,70 1
ASV-CS-20-S-F G3/4” - 15 mm - DN20 10,40 1
Set di connessione piatta filettatura esterna
ASV-CS-15-O-F G1/2” - R3/8” - DN15 9,20 1
ASV-CS-20-O-F G3/4” - R1/2” - DN20 8,80 1
ASV-CS-25-O-F G1-1/4” - R1 - DN25 23,40 1

104 Catalogo prodotti 2024 105
