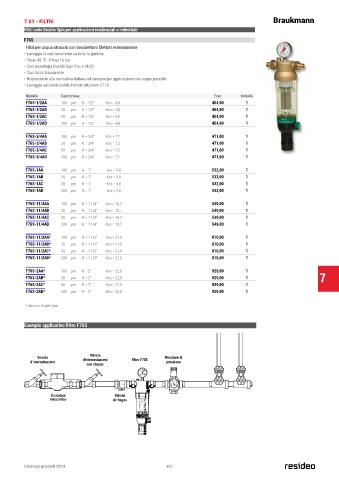

Page 138 - RESIDEO - HONEYWELL HOME - LISTINO 2024

7.01 - FILTRI Braukmann
Filtri serie Double Spin per applicazioni residenziali e industriali
F76S
Filtri per acqua attacchi con bocchettoni filettati esternamente
• Lavaggio in controcorrente su tutta la gamma
• Tmax 40 °C - Pmax 16 bar
• Con tecnologia Double Spin fino a DN32
• Con tazza trasparente
• Rispondente alla normativa italiana ed europea per applicazioni con acqua potabile
• Lavaggio automatizzabile tramite attuatore Z11S
Modello Descrizione Euro Imballo
F76S-1/2AA 100 µm -R = 1/2” -Kvs = 4,8 454,00 1
F76S-1/2AB 20 µm -R = 1/2” -Kvs = 4,8 454,00 1
F76S-1/2AC 50 µm -R = 1/2” -Kvs = 4,8 454,00 1
F76S-1/2AD 200 µm -R = 1/2” -Kvs = 4,8 454,00 1

F76S-3/4AA 100 µm -R = 3/4” -Kvs = 7,2 471,00 1
F76S-3/4AB 20 µm -R = 3/4” -Kvs = 7,2 471,00 1
F76S-3/4AC 50 µm -R = 3/4” -Kvs = 7,2 471,00 1
F76S-3/4AD 200 µm -R = 3/4” -Kvs = 7,2 471,00 1

F76S-1AA 100 µm -R = 1” - Kvs = 9,8 532,00 1
F76S-1AB 20 µm -R = 1” - Kvs = 9,8 532,00 1
F76S-1AC 50 µm -R = 1” - Kvs = 9,8 532,00 1
F76S-1AD 200 µm -R = 1” - Kvs = 9,8 532,00 1

F76S-11/4AA 100 µm -R = 1 1/4” -Kvs = 10,7 549,00 1
F76S-11/4AB 20 µm -R = 1 1/4” -Kvs = 10,7 549,00 1
F76S-11/4AC 50 µm -R = 1 1/4” -Kvs = 10,7 549,00 1
F76S-11/4AD 200 µm -R = 1 1/4” -Kvs = 10,7 549,00 1

F76S-11/2AA* 100 µm -R = 1 1/2” -Kvs = 21,0 810,00 1
F76S-11/2AB* 20 µm -R = 1 1/2” -Kvs = 21,0 810,00 1
F76S-11/2AC* 50 µm -R = 1 1/2” -Kvs = 21,0 810,00 1
F76S-11/2AD* 200 µm -R = 1 1/2” -Kvs = 21,0 810,00 1

F76S-2AA* 100 µm -R = 2” -Kvs = 22,0 929,00 1
F76S-2AB* 20 µm -R = 2” -Kvs = 22,0 929,00 1 7
F76S-2AC* 50 µm -R = 2” -Kvs = 22,0 929,00 1
F76S-2AD* 200 µm -R = 2” -Kvs = 22,0 929,00 1

* filtri non Double Spin

Esempio applicativo filtro F76S

Valvola
Valvola Riduttore di
d'intercettazione d'intercettazione Filtro F76S pressione
con ritegno

Contatore Valvola
meccanico di ritegno
